原理特點
插入式安裝，機械式流量開關。內置微動觸發開關。

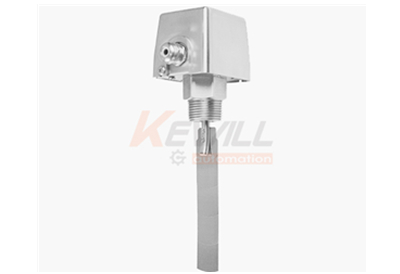

FB30系列擋片式流量開關
插入式安裝，機械式流量開關。內置微動觸發開關。
極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。機械部分與電子部分安全隔離。交貨時附有5種擋片，在大管徑低流速或管道未充滿時，用戶可根據現場情況靈活組合使用。同一種開關可用于多種管道。
通過檢測管道中有無流量來斷開或者閉合一個電路。它通常運用于供暖、空調、制冷、水處理、增壓供水、工業添加等系統。通過其可以控制如下設備：水泵、燃燒器、壓縮機、冷水機、電動閥、報警設備、工業添加設備等。在供暖系統中，它的作用尤其重要，當鍋爐系統回水流量過低或無流量時，它能迅速關閉燃燒器，防止鍋爐系統干燒、超溫，避免其他溫度控制元件頻繁介入。
| 參數表1 適用于管徑≤6”時 | |||||||||||||||||||||||
| 安裝管徑 | 適用擋片號 | 壓力 | 可調范圍 | 遲滯 | |||||||||||||||||||
| DN | bar | L/min（水.空氣） | L/min（水.空氣） | ||||||||||||||||||||
| DN25 「1″」 | 1 | 16 or 25 | 20…48 | 8 | |||||||||||||||||||
| DN32 「1 1/4″」 | 34…100 | 10 | |||||||||||||||||||||
| DN40 「1 1/2″」 | 65…160 | 14 | |||||||||||||||||||||
| DN50 「2″」 | 120…280 | 26 | |||||||||||||||||||||
| DN65 「2 1/2″」 | 210…550 | 18 | |||||||||||||||||||||
| DN80 「3″」 | 380…750 | 20 | |||||||||||||||||||||
| DN50 「2″」 | 2 | 40…140 | 18 | ||||||||||||||||||||
| DN65 「2 1/2″」 | 110…340 | 15 | |||||||||||||||||||||
| DN80 「3″」 | 180…470 | 18 | |||||||||||||||||||||
| DN100 「4″」 | 350…920 | 20 | |||||||||||||||||||||
| DN80 「3″」 | 3 | 115…220 | 20 | ||||||||||||||||||||
| DN100 「4″」 | 210…590 | 20 | |||||||||||||||||||||
| DN125 「5″」 | 380…1200 | 40 | |||||||||||||||||||||
| DN150 「6″」 | 550…1800 | 80 | |||||||||||||||||||||
| 參數表2 適用于管徑≥125mm時 | |||||||||||||||||||||||
| 接口高度 | 適用擋片號 | 壓力 | 可調范圍 | 遲滯 | 重量 | ||||||||||||||||||
| mm | bar | m/s（水.空氣） | m/s（水.空氣） | kg | |||||||||||||||||||
| 25 | 4 | 16 or 25 | 0.37…1.22 | 0.05 | 0.55 | ||||||||||||||||||
| 25 | 5 | 0.26…0.86 | 0.04 | ||||||||||||||||||||
| 50 | 4 | 0.57…1.68 | 0.08 | ||||||||||||||||||||
| 50 | 5 | 0.33…1.08 | 0.05 | ||||||||||||||||||||
| 注:以上參數是將開關垂直安裝于水平管路,以20℃水為介質測試得出的。 | |||||||||||||||||||||||
| 波紋管壽命： | 500，000次 | 材質 | 主體： 不銹鋼 |
| 重復性: | ±2.5%總量程 | 過程連接：青銅合金/不銹鋼 | |
| 接線方式： | 端子接線 | 連接桿： 青銅合金/不銹鋼 | |
| 平均壓力損失： | 0.08bar(流量最大時） | 擋片： 316L不銹鋼 | |
| 環境溫度： | ‘-25~80℃ | 防護外殼：消防級碳酸聚合物 | |
| 介質溫度： | 0…90℃ （-30…350℃) | 316L不銹鋼&壓鑄鋁 | |
| 接口方式： | DN25法蘭連接式 | 輸出 | 機械開關 常開+常閉 |
| 防護等級： | IP54&IP67 | 24VDC，15A | |
| 接口方式： | DN25法蘭連接式 | 250VAC，15A | |
| 接口方式： | DN25法蘭連接式 | 380VAC，5A |
注： 安裝位置會影響開關值接線圖
單刀雙擲 常開+常閉 (SPDT)

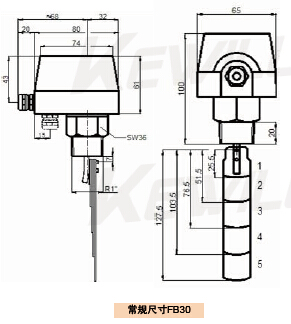

| FB30- | 擋片式流量開關 | ||||||

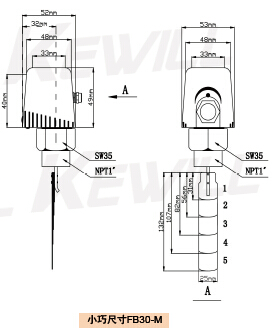

| FB30M- | 小巧型擋片式流量開關 | ||||||
| FB30B- | 高防護等級流量開關（IP67） | ||||||
| 接口螺紋 | |||||||
| 螺紋接口:NPT1″(外螺紋) | |||||||
| 訂制型（大于NPT1″） | |||||||
| 接液部分材質 | |||||||
| 青銅合金結構 UNI EN 12165 CW617N | |||||||
| 不銹鋼1.4301(304) 過液本體 | |||||||
| 不銹鋼1.4435(316L) 過液本體 | |||||||
| POM塑料材質 | |||||||
| 防護蓋材質 | |||||||
| 消防級碳酸聚合物防護外殼(IP54) | |||||||
| 壓鑄鋁防護外殼(IP67) | |||||||
| 316L不銹鋼防護外殼(IP54) | |||||||
| （特殊備選項）VARIO | |||||||
| 耐高溫350°C(該選項需選擇FB30B型本體) | |||||||
| DN25法蘭接口 | |||||||
| 耐高壓25bar | |||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||
| K30 | 詳述 | ||
| A | NPT1″底座 | ||
| B | 異型連接 | ||
