FP58法蘭型柱塞式流量開關 返回

原理特點

在線法蘭式安裝,機械式流量開關,用于液體或氣體介質。堅固的塑料,鋁或不銹鋼外殼可選。介質推動柱塞彈簧至設定位置即可通過磁場作用于干簧管輸出無源通斷信號。

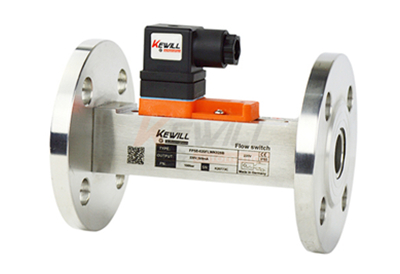

FP58法蘭型柱塞式流量開關

流量產品 IP65&FP58法蘭型柱塞式流量開關 IP67






原理,結構





在線法蘭式安裝,機械式流量開關,用于液體或氣體介質。堅固的塑料,鋁或不銹鋼外殼可選。介質推動柱塞彈簧至設定位置即可通過磁場作用于干簧管輸出無源通斷信號。



特點





極小的壓力損失,良好的重復性,抗污能力。機械部分與電子部分完全隔離,帶有開關設定刻度表 易設定。用戶無須在現場設定,LED顯示開關動作狀態。大開關容量,多種材質和耐壓等級選擇。



應用





氣液兩用型,工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調。



性能概述





流量開關,適用介質:水、乙二醇溶液、油基液體、空氣。最大工作壓力16bar.介質溫度-10…160℃。電源:DC24V AC220V AC380V。保護級別IP65.適用管徑DN15~DN32(特殊管徑可約定),材質可選:304不銹鋼、316L不銹鋼,流量報警設定值0.1L~70L/min。






參數表





型號 最大流量 可變量程(*) DN L H B B X
L/min(水) L/min(水) mm mm mm (10bar)mm (16bar)mm mm
FP58-010…A(k)008… 60 0.6(0.1)..8(7) 10 93 61 50 90 14
FP58-015…A(k)008… 60 0.6(0.1)..8(7) 15 93 61 59 95 14
FP58-020…Ak008… 60 0.6(0.1)..8(7) 20 105 65 105 105 16
FP58-025…Ak008… 60 0.6(0.1)..8(7) 25 105 67 115 115 16
FP58-010…Ak015… 60 1(0.5)…15(13) 10 93 61 50 90 14
FP58-015…Ak015… 60 1(0.5)…15(13) 15 93 61 59 95 14
FP58-020…Ak015… 60 1(0.5)…15(13) 20 105 65 105 105 16
FP58-025…Ak015… 60 1(0.5)…15(13) 25 105 67 115 115 16
FP58-015…Ak028… 60 2(0.8)…28(25) 15 93 61 59 95 14
FP58-020…Ak028… 80 2(0.8)…28(25) 20 105 65 105 105 16
FP58-025…Ak028… 80 2(0.8)…28(25) 25 105 67 115 115 16
FP58-020…k070… 120 27(21)…70(66) 20 105 65 105 105 16
FP58-025…Ak070… 120 27(21)…70(66) 25 105 67 115 115 16
FP58-032…Ak… 150 0.6(0.1)..70(66) 32 150 67 140 140 18

注:1.以上括號內參數為復位點,括號外為動作點。如果下限報警(監測流量過小)參考復位點參數。上限報警(監測流量過大)參考動作點參數。
2.以上參數是將開關垂直安裝于水平管路,以20℃水為介質測試得出的.
3.上表壓力為316L不銹鋼材質下耐壓等級.






技術參數





設定范圍: 詳見參數表 平均壓力損失: 0.25bar(在25L/min)
精確度: ±2.5%總量程 回差: 和開關值有關,最小0.5L/min
遲滯: 視開關點而定,最小0.5L/Min 介質溫度: 最大160℃
開關設定刻: 介質為水,溫度20℃,水平安裝狀態進行標定的安裝位置,介質和溫度變化會對開關值略有影響。 外殼材質: 不銹鋼1.4301(304) &不銹鋼1.4435(316L)
LED顯示: 交流直流配電均有LED顯示開關狀態。 柱塞材質: POM工程塑料&不銹鋼1.4435(316L)
接線方式: 赫斯曼接頭(DIN43650) 彈簧材質: 316L不銹鋼 SUS1.4310
輸出: 無源干簧開關,容量 24VDC / 250VAC ,1.5A(3A特殊定制) 磁體材質:
耐壓: 10bar&16bar,高壓定制型另約定 防護等級: IP65&IP67






尺寸圖





適用介質

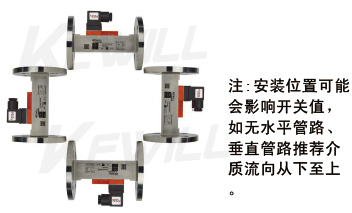

安裝

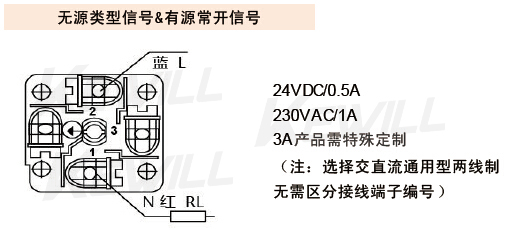

接線圖



選型表



FP58- 法蘭型流量開關
  適用管徑
    法蘭接口 DN10 名義口徑DN10
    法蘭接口 DN15 名義口徑DN15
    法蘭接口 DN20 名義口徑DN20
    法蘭接口 DN25 名義口徑DN25
    法蘭接口 DN32 名義口徑DN32
    適用管徑特殊約定
  連接方式
    法蘭連接式
  信號類型
    24V±20%DC,0.5A,26W;有源觸點信號 ;常開信號、量程范圍可調
    24V±20%DC,0.5A,26W;無源觸點信號 ;常開信號、量程范圍可調(無LED指示燈)
    24V±20%DC,0.5A,26W;無源觸點信號 ;常閉信號單點設定(無LED指示燈)
    24V±20%DC,0.5A,26W;有源供電常開+常閉輸出、量程范圍內可調(赫斯曼密封處理,飛線引出方式,線纜長度需備注)
    230V±15%AC,1A,48W;無源觸點信號 常開信號、量程范圍內可調(無LED指示燈)
    230V±15%AC,1A,48W;無源觸點信號 常閉信號單點設定(無LED指示燈)
    380V±15%AC ;無源觸點信號 常開信號單點設定(無LED指示燈)
    380V±15%AC;無源觸點信號 常閉信號單點設定(無LED指示燈)
    交直流通用型;無源觸點信號 常開信號、量程范圍內可調(無LED指示燈)
    交直流通用型;無源觸點信號 常閉信號單點設定(無LED指示燈)
    無輸出單元僅做瞬時流量趨勢指示用
  材質描述
    不銹鋼1.4301(304) 過液本體
    不銹鋼1.4435(304) 過液本體
  報警設定
    正常流量小于等于5L (特定客戶備選項)
    設定范圍:0.6…8L/min (下線報警0.1…7L/min)
    設定范圍:1…15L/min
    設定范圍:2…28L/min
    設定范圍:27…70L/min
  電氣連接方式
  赫斯曼端子接頭(DIN43650)
  (特殊備選項)VARIO
    輸出兩路開關量報警點
    瞬時流量趨勢指示用(特殊備選項)
    IP67 (特殊備選項)
上述選型表不含選型代碼,如需選型代碼請聯系我們或填寫閣下的信息
