KAP10通用壓力變送器(擴散硅原理):緊湊型擴散硅式壓力變送器,OEM客戶最佳選擇。
原理&結構
KAP10通用壓力變送器(擴散硅原理)緊湊型擴散硅式壓力變送器,OEM客戶最佳選擇。
特點
寬廣使用溫區，結構緊湊，適用較惡劣環境，高可靠性。量程廣（0～600bar)，可用于測量表壓、絕壓。
適合于機械設備、液壓氣動裝置、機車、壓力控制。
|
技術參數 |
|
|
測量范圍： |
見量程代碼 |
|
過載范圍： |
≤10bar, 4×;≤600bar, 2× |
|
精度： |
0.2%, 0.5% |
|
線性度： |
±0.2% |
|
重復性： |
≤±0.1FS |
|
穩定性： |
優于每年0.01%量程 |
|
溫度影響： |
＜±0.02%FS/K |
|
響應時間： |
<1ms(10...90%FS） |
|
供電： |
10～30V DC |
|
負載： |
≥10KΩ(0..10V）,≥5KΩ |
|
≤(UB-10)V/ 0.02A (4～20mA) |
|
|
能量消耗： |
信號電流(2-wire)，8mA（3-wire） |
|
電氣保護： |
過載/反相保護 |
|
環境溫度： |
30...85℃ |
|
介質溫度： |
25...80℃ |
|
儲存溫度： |
30...100℃ |
|
防護等級： |
IP65 |
|
外殼材質： |
不銹鋼 304 |
|
接液材質： |
不銹鋼 316L |
|
密封： |
氟素橡膠 |
|
重量： |
0.10kg |
|
電氣連接： |
赫斯曼接頭(DIN43650) |

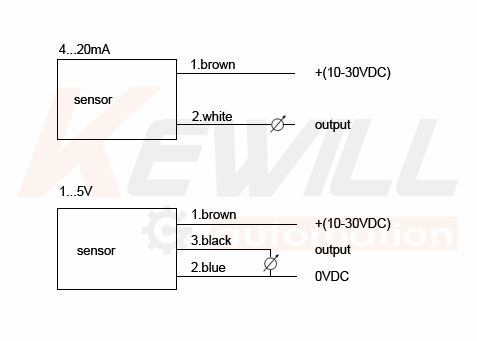

接線圖
尺寸圖
|
標準量程代碼表(單位bar) |
||
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…10mbar |
GB0.01 |
AB0,01 |
|
0…40mbar |
GB0.04 |
AB0,04 |
|
0…60mbar |
GB0.06 |
AB0,06 |
|
0…100mbar |
GB0.1 |
AB0,1 |
|
0…400mbar |
GB0.4 |
AB0,4 |
|
0…600mbar |
GB0.6 |
AB0,6 |
|
0…1bar |
GB1 |
AB1 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…40bar |
GB40 |
AB40 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…250bar |
GB250 |
AB250 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
|
標準量程代碼表(單位psi) |
||
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…0.15psi |
GP0.15 |
AP0.15 |
|
0…0.6psi |
GP0.6 |
AP0.6 |
|
0…1psi |
GP1 |
AP1 |
|
0…1.5psi |
GP1.5 |
AP1.5 |
|
0…6psi |
GP6 |
AP6 |
|
0…10psi |
GP10 |
AP10 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
|
0…4000psi |
GP4000 |
AP4000 |
|
0…7000psi |
GP7000 |
AP7000 |
|
0…10000psi |
GP10000 |
AP10000 |
注：若所需量程不在標準列表中， 請在訂貨時注明，可按客戶要求標定。 例如所需量程：表壓0…25 bar，可將量程代碼寫為GB25。
參數表
|
KAP10- |
通用壓力變送器(擴散硅原理) |
|||||
|
|
量程 |
|||||
|
|
|
負壓-1 to 0bar |
||||
|
|
表壓（量程見量程代碼表此項為常規應用選型）（*） |
|||||
|
|
絕壓（量程見量程代碼表） |
|||||
|
|
精度等級 |
|||||
|
|
0.20%（0.2級） |
|||||
|
|
0.50%（0.5級） |
|||||
|
|
過程連接（外螺紋） |
|||||
|
|
M12*1.25 |
|||||
|
|
NPT1/4 |
|||||
|
|
NPT1/2 |
|||||
|
|
G1/4 （*） |
|||||
|
|
G1/2 （*） |
|||||
|
|
M20*1.5 （*） |
|||||
|
|
輸出信號類型 |
|||||
|
|
4~20mA輸出 （*） |
|||||
|
|
0…10mA輸出 |
|||||
|
|
0...5VDC輸出 |
|||||
|
|
0...10VDC輸出 |
|||||
|
|
電氣連接 |
|||||
|
|
赫斯曼接頭（DIN43650) |
|||||
|
KAP10- |
|
|
|
|
|
←選型示例 |
備注：(*)為現貨或常備款。
