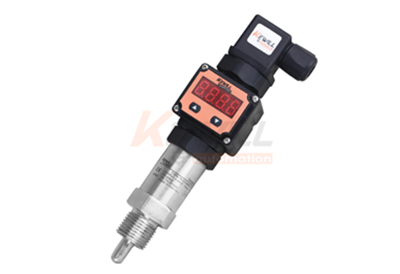

TK52 數顯溫度傳感器
原理&結構
PT100鉑熱電阻原理，一體化溫度傳感器具有集溫度檢測與信號處于一體，標準DIN接插件出線，體積小巧。
主要特點
安裝簡單
多種量程可選
多種規格探頭可選
全不銹鋼外殼，結構緊湊堅固，抗干擾能力強
標準方式出線
應用
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。

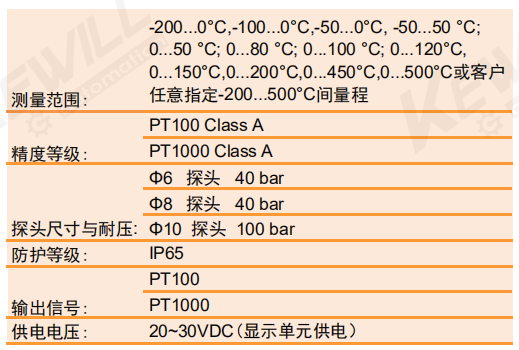

技術參數
| 響應時間: | 0.5…3s（典型值1秒） | |||||||||
| 環境溫度: | 30…85°C | |||||||||
| 常用接口: | G1/2 | |||||||||
| G1/4 | ||||||||||
| M20*1.5 | ||||||||||
| 電氣部分材料: | 黑色NBR | |||||||||
| 外殼材料: | 不銹鋼1.4301(304) | |||||||||
| 觸液部分材料: | 不銹鋼1.4435(316L) | |||||||||
| 保護管材質: | 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | ||||||||||
| 電氣連接: | 赫斯曼接頭(DIN43650) | |||||||||

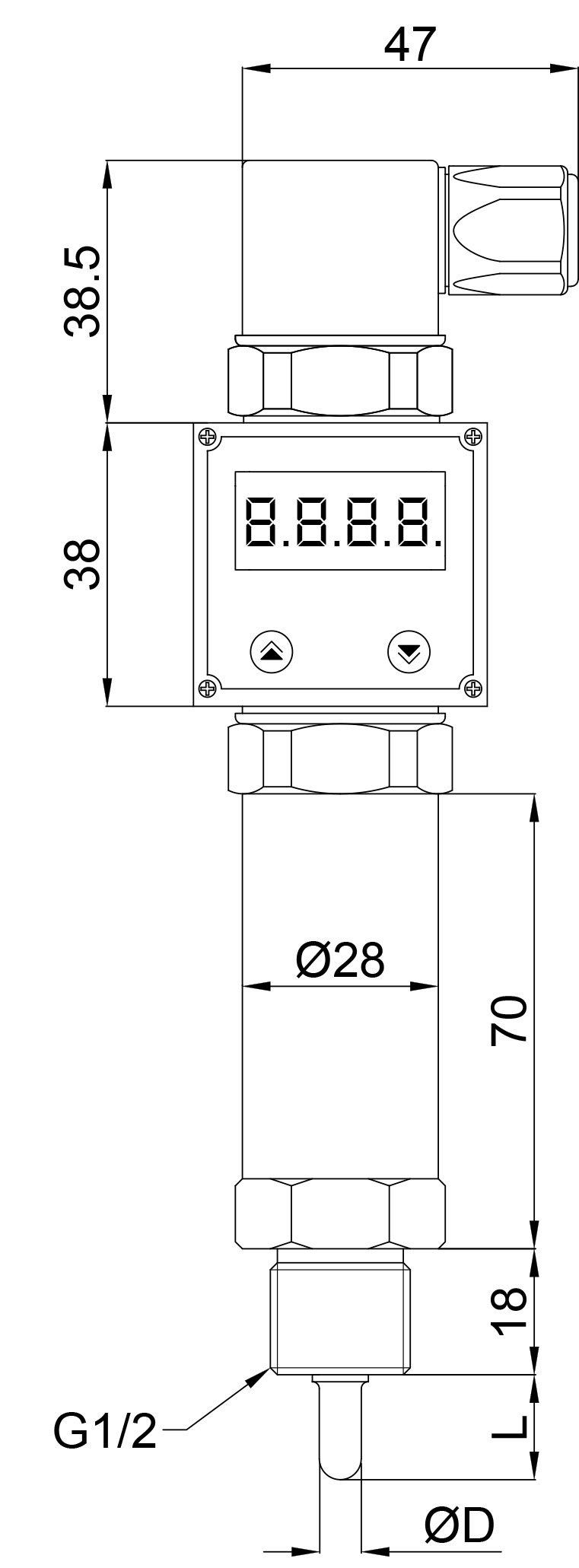

尺寸圖

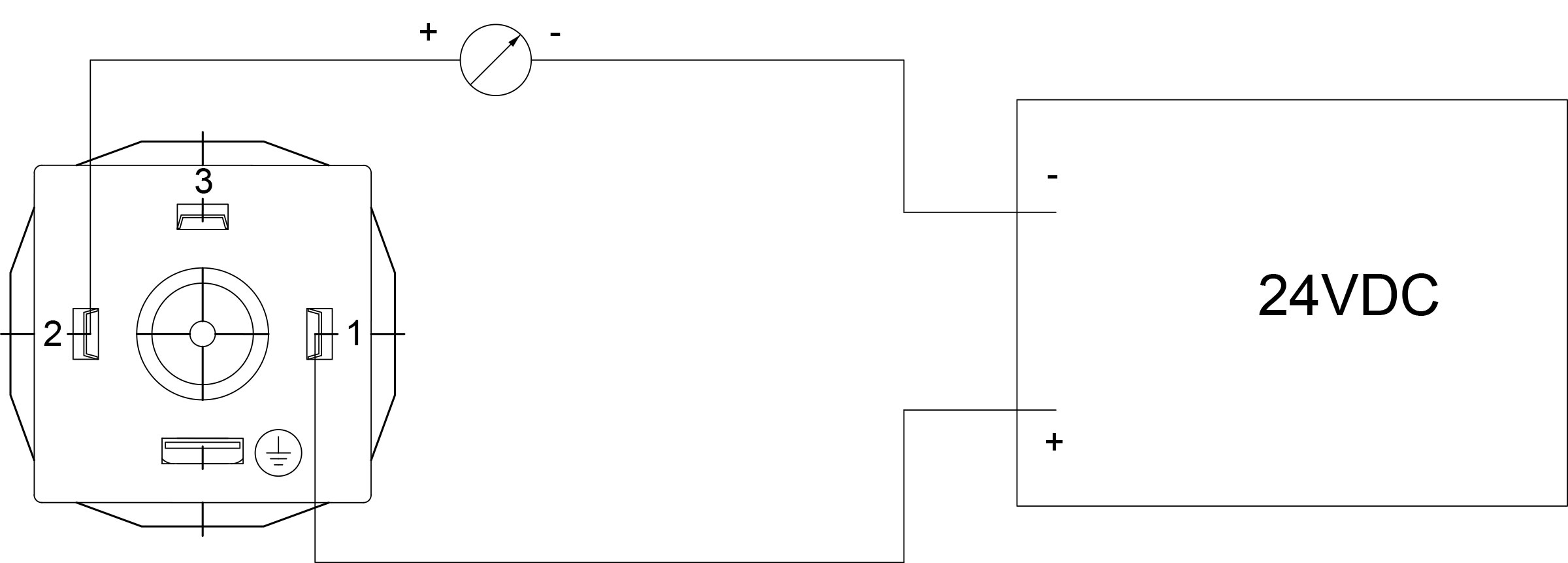

電氣接線圖

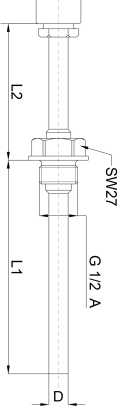

高溫冷卻部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 | ||||
| -200…0 °C | 45mm | 0…120 °C | 0mm | ||||
| -100…0 °C | 45mm | 0…150 °C | 45mm | ||||
| -50…0 °C | 0mm | 0…200 °C | 45mm | ||||
| -50…50 °C | 0mm | 0…300 °C | 45mm | ||||
| 0…50 °C | 0mm | 0…350 °C | 45mm | ||||
| 0…80 °C | 0mm | 0…450 °C | 100mm | ||||
| 0…100 °C | 0mm | 0…500 °C | 300mm |
常規量程代碼表
| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | ||||||||||||
| /NA | -200…0°C; | /PA | 0…50 °C; | /PE | 0…120°C; | /PI | 0…350°C; | ||||||||||||
| /NB | -100…0°C; | /PB | 0…50 °C; | /PF | 0…150°C; | /PJ | 0…450°C; | ||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | /PK | 0…500°C; | ||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | /PH | 0…300°C; | /PL | 任意指定量程 | ||||||||||||
選型表
| TK52- | 數顯溫度傳感器 | |||||||||||||||||
| 輸出類型 | ||||||||||||||||||
| PT100輸出 | ||||||||||||||||||
| PT1000輸出 | ||||||||||||||||||
| 探頭直徑(D) | ||||||||||||||||||
| Φ6 耐壓40 bar （*） | ||||||||||||||||||
| Φ8 耐壓40 bar | ||||||||||||||||||
| Φ10 耐壓100 bar | ||||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1/2 （*） | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 7mm（短定制款） | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出線方式 | ||||||||||||||||||
| DIN標準接頭(DIN43650) | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
選配：電纜附件B
| KEC- | 信號電纜（DIN插頭選配） | ||||||
| 2米線纜長度 | |||||||
| 5米線纜長度 | |||||||
| 要求線長（m） | |||||||
| 普通線纜 | |||||||
| 屏蔽線纜 | |||||||
選配：焊接附件C
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 異型連接 | |||||||
| 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435(316L) | |||||||
| 定制材質Customized | |||||||
選配：保護套管D
| KTC- | 保護套管 Cannula | ||||||||
| 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | |||||||||
| 鈦合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探桿與密封面外襯PTFE | |||||||||
| 長度、螺紋、直徑與主品配套 | |||||||||
| 協議另立尺寸、螺紋、直徑 | |||||||||
