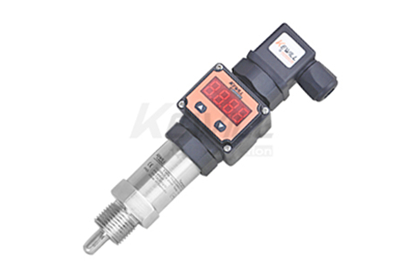

TK52D 數顯溫度變送器
原理，結構
TK52D數顯溫度變送器具有集溫度檢測與信號處于一體，標準接插件出線，體積小巧，線性化輸出4~20mA或1~5V標準信號。
特點
●安裝簡單。
●多種量程可選。
●多種規格探頭可選。
●全不銹鋼外殼，結構緊湊堅固。抗干擾能力強。
●標準方式出線。
應用
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
技術參數
| 測溫范圍: | -200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客戶任意指定量程 | |||
| 精度等級: | 0.2%FS&0.5%FS | |||
| 探頭尺寸與耐壓: | Ø6型 探頭 10 bar | |||
| Ø8型 探頭 40 bar | ||||
| Ø10型 探頭 100 bar | ||||
| 防護等級: | IP65 | |||
| 輸出信號: | 4~20mA或1~5VDC | |||
| 供電電壓: | 20~30VDC | |||
| 環境溫度: | -30~85°C | |||
| 接 口: | G1/2 G1/4 | |||
| 衛生卡箍型等其他定制尺寸 | ||||
| 電氣部分材料: | 黑色NBR | |||
| 外殼材料: | 不銹鋼1.4301(304) | |||
| 本體觸液部分材料: | 不銹鋼1.4435(316L) | |||
| 保護管材質: | 不銹鋼1.4301(304) &不銹鋼1.4435(316L) | |||
| 電氣連接: | 赫斯曼接頭(DIN43650) | |||
尺寸圖

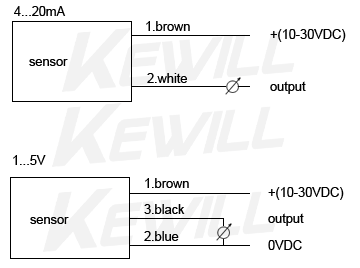

電氣接線圖

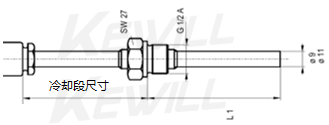

高溫冷卻部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 |
| 0～100 °C | 0mm | 0～350 °C | 100mm |
| 0～200 °C | 45mm | 0～500 °C | 300mm |
常規量程代碼表
|
代碼
|
對應量程
|
代碼
|
對應量程
|
代碼
|
對應量程
|
代碼
|
對應量程
|
|
/N1
|
-100~0°C,
|
/P1
|
0～50 °C;
|
/P4
|
0～120°C,
|
/P7
|
0～450°C,
|
|
/N2
|
-50～0°C,
|
/P2
|
0～80 °C;
|
/P5
|
0～150°C
|
/P8
|
0～500°C
|
|
/N3
|
-50～50 °C;
|
/P3
|
0～100 °C;
|
/P6
|
0～200°C,
|
/P9
|
任意指定量程
|
選型表
| TK52D- | 一體化溫度變送器 | ||||||||||||
| 輸出 | |||||||||||||
| 4-20mA輸出 | |||||||||||||
| 1-5V輸出 | |||||||||||||
| 探頭直徑 | |||||||||||||
| Ø6 耐壓10 bar | |||||||||||||
| Ø8 耐壓40 bar | |||||||||||||
| Ø10 耐壓100 bar | |||||||||||||
| 連接方式 | |||||||||||||
| G1/2 | |||||||||||||
| G1/4 | |||||||||||||
| 衛生卡箍型 | |||||||||||||
| 定制型 | |||||||||||||
| 探頭長度 | |||||||||||||
| 7mm（短定制款） | 50mm | ||||||||||||
| 15mm（*） | 100mm | ||||||||||||
| 25mm（*） | 探頭長度自定義 | ||||||||||||
| 出線方式 | |||||||||||||
| 航空插座 | |||||||||||||
| 赫斯曼接頭(DIN43650) | |||||||||||||
| 溫度量程 | |||||||||||||
| 詳見“常規量程代碼表” | |||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||||||
