原理特點
TK71為全電子結構，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統溫度進

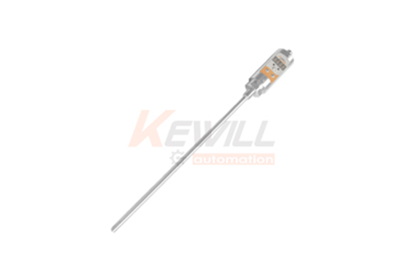

TK71 溫度控制器
TK71為全電子結構，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統溫度進行測控。
安裝簡單，多種規格探頭可選，全不銹鋼外殼，結構緊湊堅固。并可選配柜裝式控制表。溫度預設開關點和延滯切換輸出。開關量可在零點到滿度之間任意設定。
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
| 溫度與精度 | ||||||||
| 量程范圍： | ­30…150℃ | |||||||
| 環境溫度： | ­30℃…85℃ | |||||||
| 存儲溫度： | ­30℃…75℃ | |||||||
| 相對濕度： | 0…80% | |||||||
| 輸出精度： | ±0.2% FS | |||||||
| ±0.5% FS | ||||||||
| 顯示精度： | ±0.15 FS | |||||||
| 顯示方式： | 就地顯示;LED | |||||||
| 遠傳信號可配合顯示儀表(需另購） | ||||||||
| 傳感器與精度： | PT1000 Class A | |||||||
| PT100 Class A | ||||||||
| 年漂移量: | ≤ ±0.25%量程 | |||||||
| 響應時間: | 0.5…3s（典型值1秒） | |||||||
| 耐壓 材質 防護 | ||||||||
| 探頭尺寸與耐壓： | Φ6 探頭 40 bar | |||||||
| Φ8 探頭 40 bar | ||||||||
| Φ10 探頭 100 bar | ||||||||
| 電氣倉： | 不銹鋼1.4301(304) | |||||||
| 接液材質： | 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435 (316L) | ||||||||
| 防護等級： | IP65 | |||||||
| 適用過程連接 | ||||||||
| 外螺紋 | G1/2 | |||||||
| G1/4 | ||||||||
| M20*1.5 | ||||||||
| M27*2 | ||||||||
| 協議定制型 | ||||||||
| 輸出供電與接線 | ||||||||
| 電源范圍： | DC 19.5…28Vdc | |||||||
| 繼電器負載： | ＜24Vdc、1.2A | |||||||
| 輸出信號： | 4…20mA+2路PNP開關量 | |||||||
| 最大功耗： | ＜3W | |||||||
| 電氣連接： | M12*1航空插頭 | |||||||

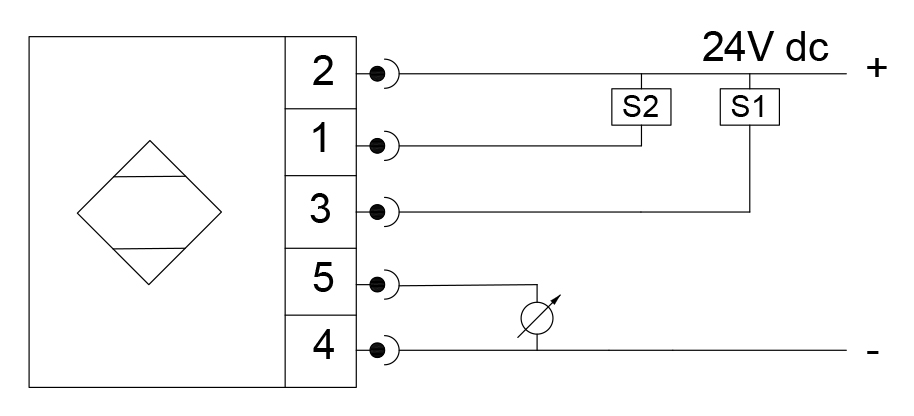

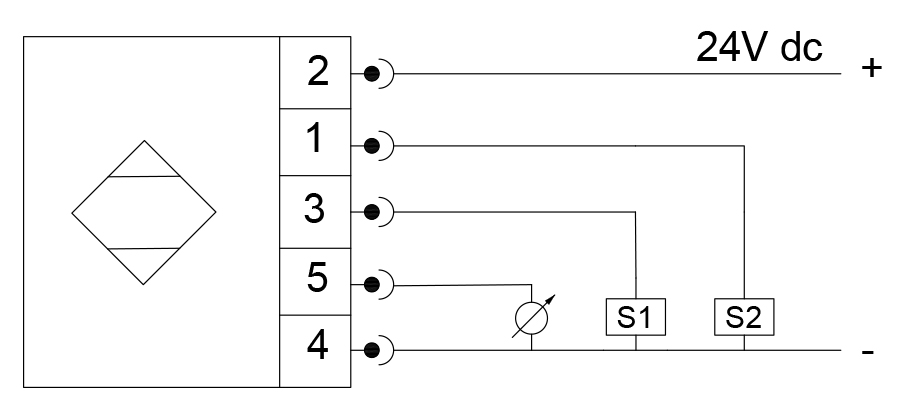

| M12航空插座 | 4…20mA+兩路開關量（NPN） | 4…20mA+兩路開關量（PNP） | |||||||||||||||||
 |  |  | |||||||||||||||||
| 針腳 | 顏色 | 信號 | |||||||
| 2 | 棕色 | 電源正 | |||||||
| 4 | 藍色 | 電源負 | |||||||
| 5 | 灰色 | 4…20mA | |||||||
| 3 | 黑色 | 開關輸出S1 | |||||||
| 1 | 白色 | 開關輸出S2 | |||||||

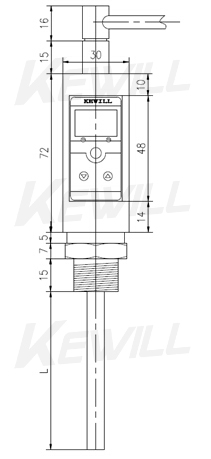

| 量程 | 增加尺寸 | 量程 | 增加尺寸 | ||||
| -30…0 °C | 0mm | 0…100 °C | 0mm | ||||
| -30…50 °C | 0mm | 0…120 °C | 0mm | ||||
| 0…50 °C | 0mm | 0…150 °C | 45mm | ||||
| 0…80 °C | 0mm | / | / |
備注：如遇現場安裝空間有限，可提出定制需求。使用壽命與精度漂移受冷卻段長度影響。
| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | ||||||||||||
| / | / | /PA | 0…50 °C; | /PE | 0…120°C; | /PL | 任意指定量程 (-30…150°C范圍內） | ||||||||||||
| / | / | /PB | 0…50 °C; | /PF | 0…150°C; | ||||||||||||||
| /NE | -30…0°C; | /PC | 0…80 °C; | / | / | ||||||||||||||
| /NF | -30…50 °C; | /PD | 0…100 °C; | / | / | ||||||||||||||
| TK71- | 智能溫度控制器 | |||||||||||||||||
| 信號輸出 | ||||||||||||||||||
| 4…20mA輸出 | ||||||||||||||||||
| 4…20mA模擬量+兩路開關量（PNP） | ||||||||||||||||||
| 兩路開關量（PNP） | ||||||||||||||||||
| 探頭直徑(D) | ||||||||||||||||||
| Φ6 耐壓40 bar | ||||||||||||||||||
| Φ8 耐壓40 bar | ||||||||||||||||||
| Φ10 耐壓100 bar | ||||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1/2 | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| M20*1.5 | ||||||||||||||||||
| M27*2外螺紋 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 15mm（*） | 75mm | |||||||||||||||||
| 25mm | 100mm（*） | |||||||||||||||||
| 50mm（*） | 定制方式Customized | |||||||||||||||||
| 電氣出線方式 | ||||||||||||||||||
| M12*1航空插頭 | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 顯示方式 | ||||||||||||||||||
| 就地有;LED發光數碼管 | ||||||||||||||||||
| 遠傳信號可配合顯示儀表(需另購顯示儀表） | ||||||||||||||||||
| 精度等級 | ||||||||||||||||||
| ±0.2% | ||||||||||||||||||
| ±0.5% | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
| KEM- | M12附線接插件 | ||||||
| 自接線柱 | |||||||
| 接插頭 | |||||||
| 直型 | |||||||
| 彎型 | |||||||
| 2米線纜長度 | |||||||
| 5米線纜長度 | |||||||
| 要求線長（m） | |||||||
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 異型連接 | |||||||
| 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435(316L) | |||||||
| 定制材質Customized | |||||||

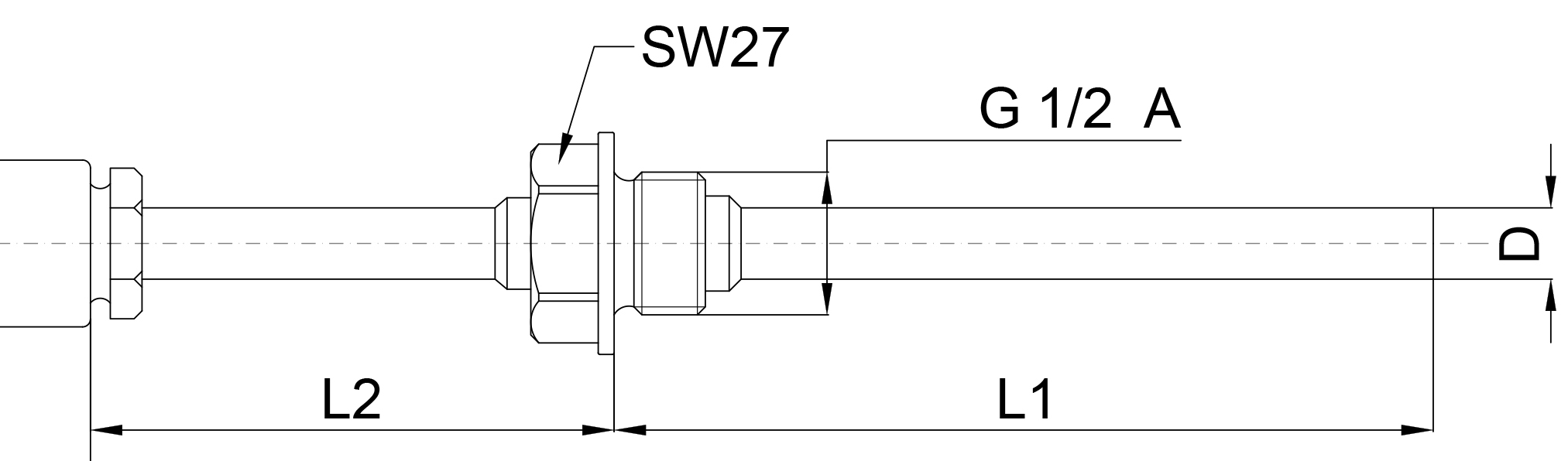

| KTC- | 保護套管 Cannula | ||||||||
| 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | |||||||||
| 鈦合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探桿與密封面外襯PTFE | |||||||||
| 長度、螺紋、直徑與主品配套 | |||||||||
| 協議另立尺寸、螺紋、直徑 | |||||||||
