原理特點
TK55溫度變送器是與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式。將工業熱電偶、熱電阻信號轉換成與輸出信號或溫度信號成線性的4-20mA的輸出信號，或者直接輸出熱電阻和熱

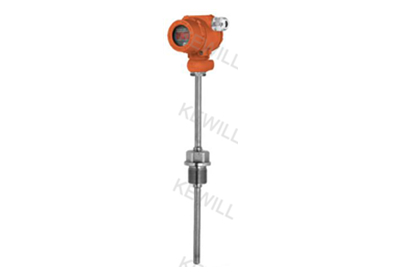

TK55智能數顯型溫度變送器
TK55溫度變送器是與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式。將工業熱電偶、熱電阻信號轉換成與輸出信號或溫度信號成線性的4-20mA的輸出信號，或者直接輸出熱電阻和熱電偶信號。
●寬廣使用溫區，結構緊湊
●結構緊湊，量程廣(-200…600℃)
●極高的精度及重復性，自帶溫度補償
●安裝簡單，多種量程可選，多種過個探頭可選
●防震、耐濕、適合在惡劣的現場環境安裝使用
●熱電偶變送器具有冷端溫度自動補償功能
●智能型溫度變送器可通過HART調制解調器對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能
●熱電阻，熱電偶信號輸入，4-20mA或者熱電阻，熱電偶信號輸出
適合于測量水，油，氣類介質 可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統， 自動化工程等。
| 量程范圍： | -200…600℃ | |||||||||
| 輸入信號： | 熱電阻：PT100，熱電偶：B,S,K,E,T | |||||||||
| 準確度： | 0.2%FS, 0.5%FS | |||||||||
| 分辨率： | 0.1K | |||||||||
| 輸 出信號： | 4…20mA、4…20mA+HART,熱電阻 | |||||||||
| 溫度影響： | 0，1K/10K | |||||||||
| 響應時間： | t50，2.3秒/t90,5.4秒 | |||||||||
| 顯示： | 四位LCD顯示 | |||||||||
| 工作電壓： | 12…30Vdc | |||||||||
| 模擬負載電阻： | 500Ω | |||||||||
| 電氣保護： | 反級，過載保護 | |||||||||
| 傳感器： | 熱電阻：PT100 | |||||||||
| 環境溫度 | -25…80℃ | |||||||||
| 防護等級： | IP65 | |||||||||
| 儀表殼材料： | 壓鑄鋁 | |||||||||
| 外殼材料： | 不銹鋼1.4301(304) | |||||||||
| 觸液部分材料： | 不銹鋼1.4301(304) 或1.4435(316L) | |||||||||
| 電氣連接： | 端子接線 | |||||||||

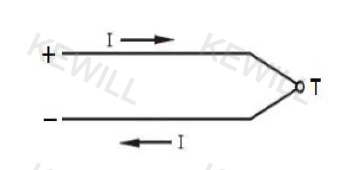

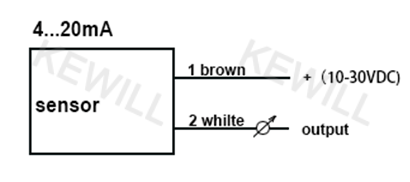

兩線制熱電阻信號
兩線制熱電阻信號
注：插入深度L2，延長管長度L1可根據客戶要求進行定制
| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 |
| /N1 | -100~0°C | /P1 | 0～50 °C | /P4 | 0～120°C | /P7 | 0～450°C |
| /N2 | -50～0°C | /P2 | 0～80 °C | /P5 | 0～150°C | /P8 | 0～500°C |
| /N3 | -50～50 °C | /P3 | 0～100 °C | /P6 | 0～200°C | /P9 | 任意指定量程 |
| TK55- | 智能數顯型溫度變送器 | |||||||||||||||||
| 輸出類型 | ||||||||||||||||||
| PT100 | ||||||||||||||||||
| 4-20mA模擬量 | ||||||||||||||||||
| 4-20mA+HART | ||||||||||||||||||
| 探頭直徑 | ||||||||||||||||||
| Ø6 可耐壓10 bar | ||||||||||||||||||
| Ø8 可耐壓40 bar | ||||||||||||||||||
| Ø10 可耐壓100 bar | ||||||||||||||||||
| 連接方式 | ||||||||||||||||||
| 外螺紋 G1/2 | ||||||||||||||||||
| 外螺紋 G1/4 | ||||||||||||||||||
| 外螺紋 M27*2 | ||||||||||||||||||
| 衛生卡箍型 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度 | ||||||||||||||||||
| 15mm（*） | 75mm | |||||||||||||||||
| 25mm（*） | 100mm | |||||||||||||||||
| 50mm | 定制長度Customized | |||||||||||||||||
| 接線盒材質 | ||||||||||||||||||
| 鑄鋁接線盒（*） | ||||||||||||||||||
| 不銹鋼1.4301(304) 接線盒 | ||||||||||||||||||
| 接液材質 | ||||||||||||||||||
| 不銹鋼1.4301(304) （*） | ||||||||||||||||||
| 不銹鋼1.4435(316L) | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| Cannula保護套管(長度與內、外螺紋與訂單中主品配套） | ||||||||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||||||||||||
