機油渦輪流量計

Loading zoom

機油渦輪流量計返回

原理特點

機油渦輪流量計：當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。

產品詳細

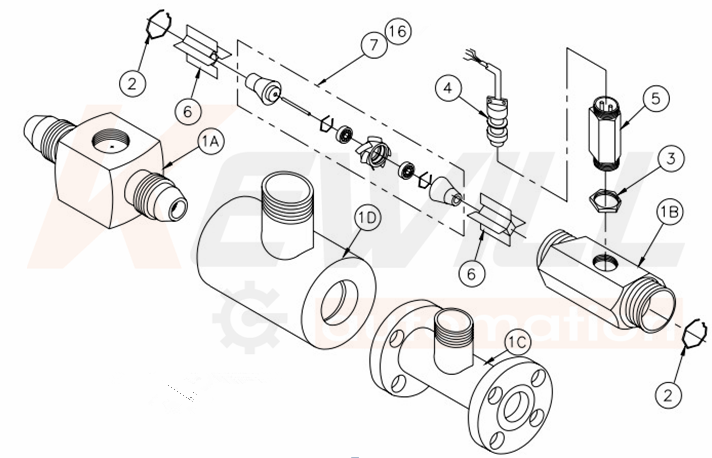

原理&結構

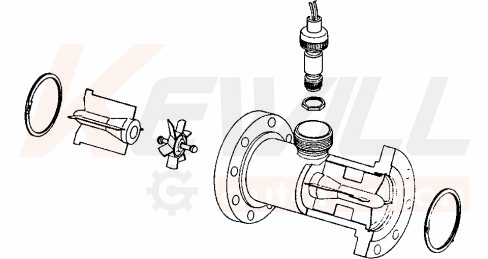

"FR60機油渦輪流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比，由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。

渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

特點

安裝有高可靠性的長壽命軸承

極好的重復性，適合于配料

優秀的低流速測量性能

極快速響應，適合批量控制和配比控制場合的使用

多葉片結構的轉子，精度高

蒸汽清洗允許

緊奏型適用于設備安裝

應用

成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等

潤滑油、液壓油等

水、純水、蒸餾水、去離子水、脫鹽水、軟化水等

酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈

選型指南

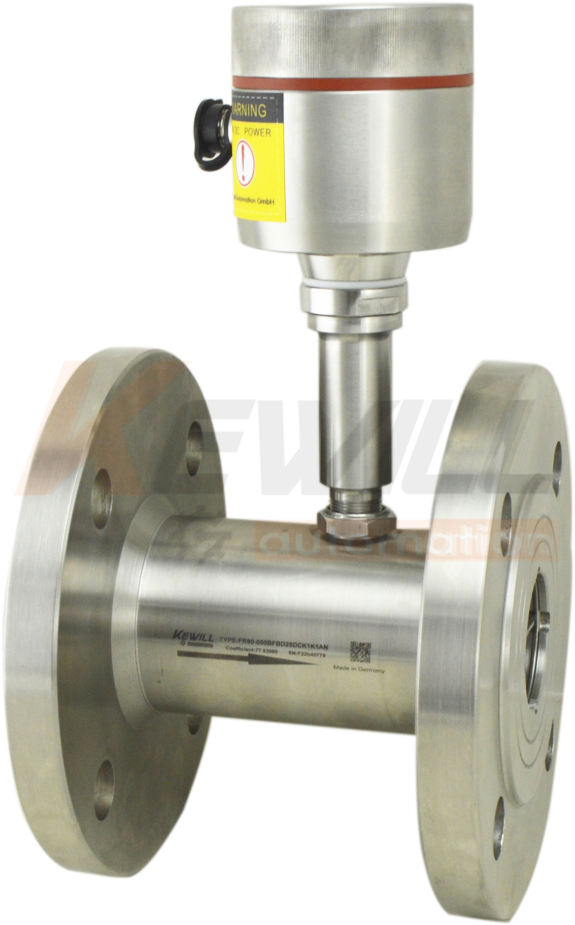

FR60-F法蘭型

●法蘭型渦輪流量計

●口徑:DN10 to DN250

●精度：±0.5% / ±0.2% / ±1.0%

●電源：DC 12V to 30V；

●輸出：脈沖、電流、電壓：光耦NPN、液晶顯示●法蘭標準：DIN、ASME、JIS、產品應用地標準

●可選自潤滑軸承

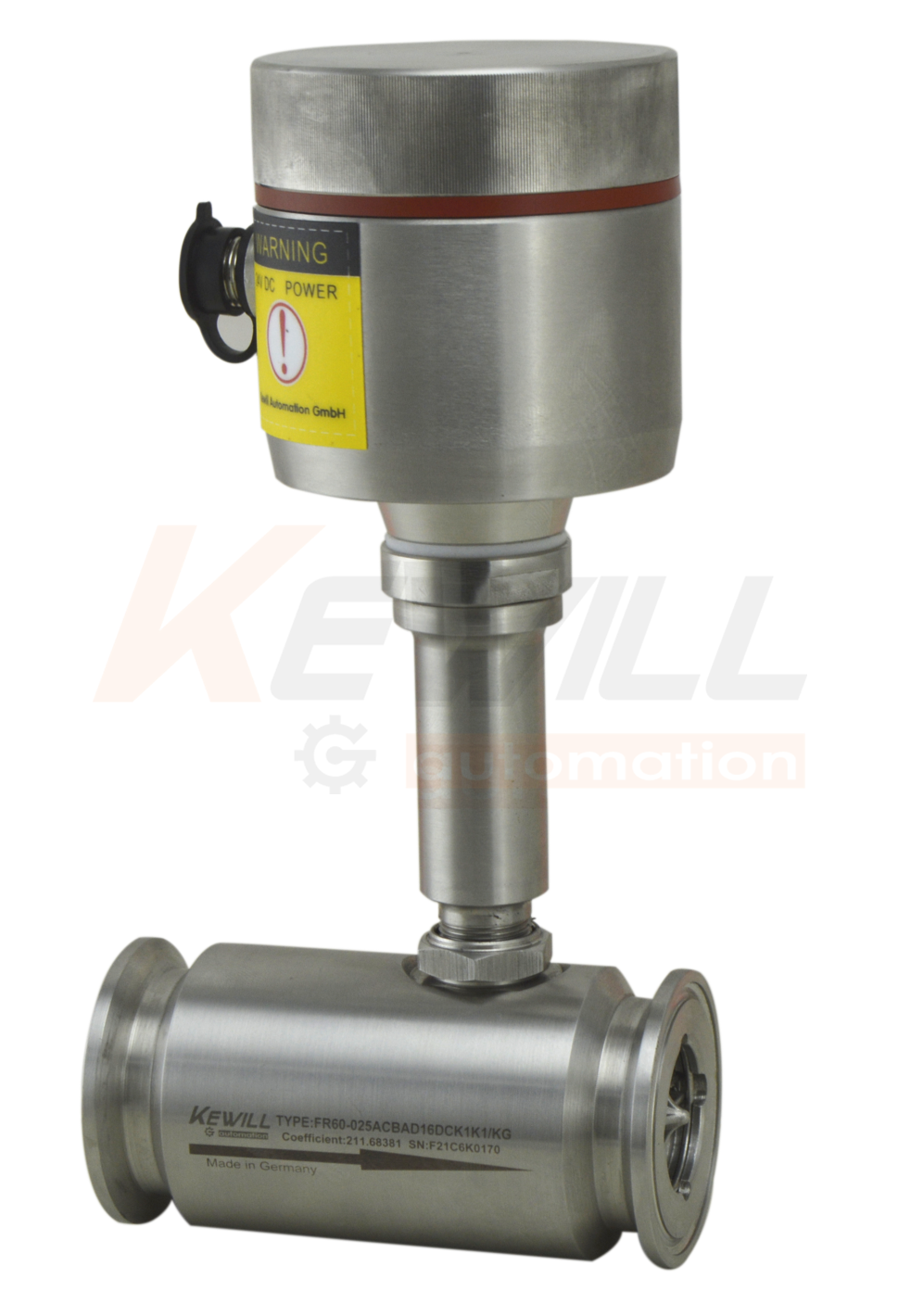

FR60-C衛生卡箍型

●衛生型渦輪流量計

●口徑:DN15 to DN50

●精度：±0.5% / ±0.2% / ±1.0%

●電源：DC 12V to 30V；

●輸出：脈沖、電流、電壓

：光耦NPN、液晶顯示

●連接方式：衛生卡箍

●可選自潤滑軸承

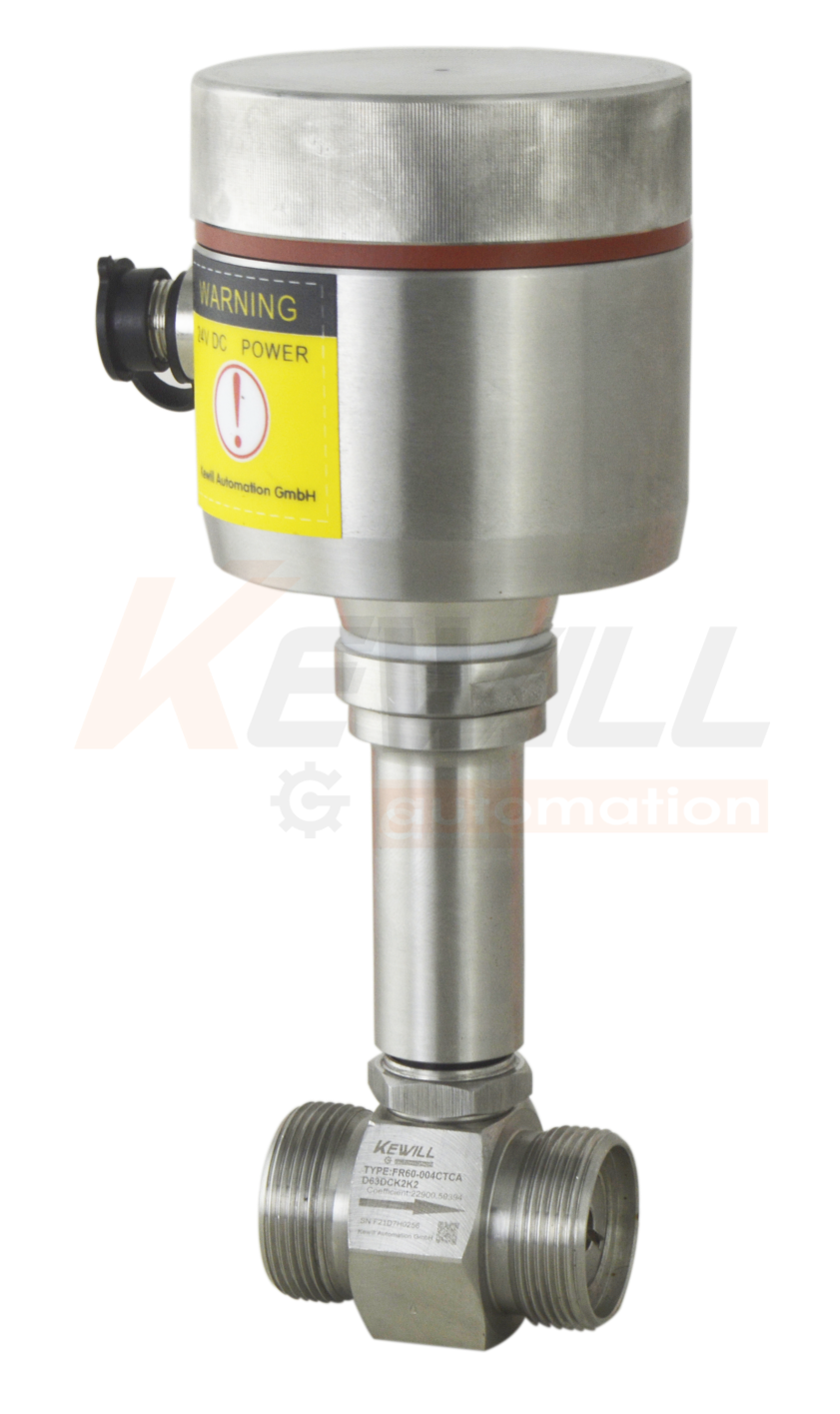

FR60-T螺紋型

●螺紋型渦輪流量計

●口徑:DN4 to DN50

●精度：±0.5% / ±0.2% / ±1.0%

●電源：DC 12V to 30V；

●輸出：脈沖、電流、電壓：光耦NPN、液晶顯示●連接方式：螺紋連接

●可選自潤滑軸承

FR60指標參數
性能參數
精度：	0.5% of rate 和0.2% of rate 兩種
重復性：	測量值的±0.1%
響應時間：	最大50 毫秒相對于輸入的改變
穩定性：	6個月以上的穩定性是測量值的±0.1%
環境溫度的影響：	超過工作溫度范圍是±0.25%測量值
安裝位置的影響：	需確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響
啟動時間：	從零流量開始需要50毫秒
預熱時間：	從通電到達到額定測量精度需要5分鐘

傳感器參數
尺寸：	DN4 to DN250
被測流體溫度范圍：	-40 to 120℃，
傳感器本體材質：	不銹鋼1.4301(304) ,不銹鋼1.4435(316L)
葉輪及附件材質：	430F不銹鋼 ,不銹鋼1.4435(316L),哈氏合金C
耐壓等級：	PN10 to PN63
線圈阻抗：	1600Ω

接線盒參數
環境溫度范圍：	-20 to 140° F (-29 to 60 ℃ )
接線盒材質：	不銹鋼1.4301(304),IEC60529 IP66 （標準）,可定制不銹鋼1.4435(316L)
轉換器密封圈：	橡膠
電源：	DC 12V to 30V ，1A快速熔斷保險；
防護等級：	IP65&IP67
電氣接口：	PG13.5
功率：	max 0.3 W
輸出：	脈沖輸出（用于總量）
