FU50煤礦污水處理流量計
原理，結構

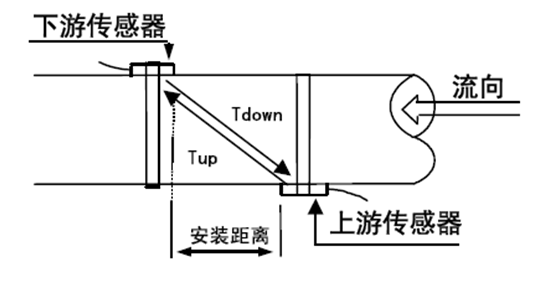

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面的表達式：
θ為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D為管道內徑
TUP為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
△T=Tup-Tdown

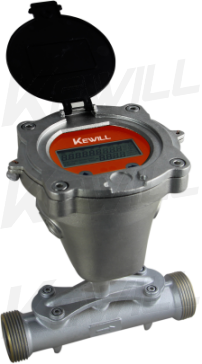

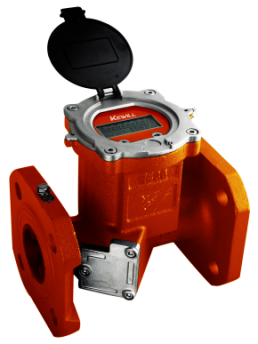

FU50煤礦污水處理流量計
特點
●DN50口徑以上分流層雙聲道高精度設計
●防護等級IP68
●內置定量控制器、分時累積器
在設定時刻自動啟動控制器，實現自動定時定量供水或定量灌溉。
在設定時間段內進行流量的分時累積，已實現梯度費率。
●熱量測量
選配雙路PT1000溫度測量功能，能夠實現熱量計量，適用于空調制冷行業。
●超聲測量、無轉動、無磨損部件
長期保證測量精度，整機可靠性高。
適用用多種水質，包括含砂礫、雜草的水質。
技術參數
| 測量流體 | 滿管的水、污水、海水（其他液體需定制） | |||||
| 流體溫度 | 0-30°C(0-160℃) | |||||
| 工作環境 | 溫度：-10-45℃；濕度≤100%（RH） | |||||
| 承受壓力 | 1.6Mpa(2.5Mpa可選) | |||||
| 上游流暢敏感度等級 | U3 | |||||
| 下游流暢敏感度等級 | D0 | |||||
| 電磁兼容性等級 | E2級 | |||||
| 通訊接口 | RS485/M-BUS/紅外 | |||||
| 輸出信號 | 兩路隔離OCT或TTL脈沖輸出/1路兩線制4-20mA | |||||
| 供電電源 | 內置鋰電池（3.6V,19Ah）/外接DC8~36V直流電源/二線制4-20mA供電 | |||||
| 防護等級 | IP68可下水2米工作 | |||||
| 本地顯示 | 雙行顯示包括9位累積量，4位瞬時流量，以及各種狀態提示符及單位 | |||||
| 數據存儲 | 采用EEPROM/FLASH存儲參數，自動記錄前128個月前512日的累積流量 | |||||
| 測流周期 | 測量狀態：1次/秒；檢定狀態：4次/秒 | |||||
| 功耗 | 電池可連續使用10年以上 | |||||
| 接液材質 | DN15-DN40 黃銅（不銹鋼） | |||||
| DN50-DN150 球墨鑄鐵（不銹鋼） | ||||||
| DN200-DN300 碳鋼（不銹鋼） | ||||||
顯示及操作
58×22mm液晶顯示器
同屏顯示瞬時流量、累積流量、時間及各種狀態
觸摸式按鍵
手指觸摸玻璃即可完成操作
支持正反向流量測量
可分別進行正反向瞬時流量、累積流量測量
可設定多種測量單位
累積流量：m³、ft3、GAL、L
瞬時流量：m³/h、GPM、L/m
紅外通訊接口
支持M-BUS等多種協議
通訊與信號類型
|
標配
|
接線柱編號
|
定義
|
|
1
|
485+（A）
|
|
|
2
|
485-(B)
|
|
|
3
|
DC8-36V
|
|
|
4
|
GND(可作485接地端子)
|
|
選配
|
接線柱編號
|
定義
|
|
1
|
兩線制4-20mA(可用24V供電)
|
|
|
2
|
OCT1(集電極開路輸出1)
|
|
|
3
|
OCT2(集電極開路輸出2)
|
|
|
4
|
C1（TTL電平脈沖輸出1）
|
|
|
5
|
C2（TTL電平脈沖輸出2）
|
注：以上通訊接口或輸出信號，可以在訂貨時選擇任意兩種引至外置防水接線盒。
用途
1.水,海水等液體測量
2.給水與排水
3.節能監測 節水管理
4.泄露監測
5.流量巡檢，流量跟蹤與采集
6.熱量測量與熱量平衡
誤差曲線
Q2—分界流量
Q3—常用流量
Q4—過載流量

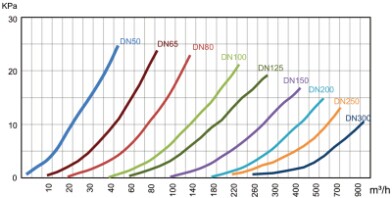

壓力損失
流量范圍
|
公稱直徑（mm）
|
量程比R
|
流量（m³/h）
|
||||
|
始動流量
|
最小流量Q1
|
分界流量Q2
|
常用流量Q3
|
過載流量Q4
|
||
|
DN15
|
200
|
0.003
|
0.0125
|
0.02
|
2.5
|
3.125
|
|
DN20
|
200
|
0.0035
|
0.016
|
0.026
|
3.2
|
4
|
|
DN25
|
200
|
0.007
|
0.02
|
0.032
|
4
|
5
|
|
DN32
|
200
|
0.01
|
0.032
|
0.05
|
6.3
|
7.875
|
|
DN40
|
200
|
0.015
|
0.1
|
0.16
|
20
|
25
|
|
DN50
|
100
|
0.03
|
0.4
|
0.64
|
40
|
50
|
|
DN65
|
100
|
0.059
|
0.63
|
1.008
|
63
|
78.75
|
|
DN80
|
100
|
0.064
|
1
|
1.6
|
100
|
125
|
|
DN100
|
100
|
0.094
|
1.6
|
2.56
|
160
|
200
|
|
DN125
|
100
|
0.12
|
2
|
3.2
|
200
|
250
|
|
DN150
|
100
|
0.27
|
2.5
|
4
|
250
|
312.5
|
|
DN200
|
100
|
0.315
|
4
|
6.4
|
400
|
500
|
|
DN250
|
100
|
0.508
|
4
|
6.4
|
400
|
500
|
|
DN300
|
100
|
0.77
|
6.3
|
10.08
|
630
|
787.5
|
