FW2變面積浮子式流量計 返回

原理特點

流量計的浮子根據變面積原理運行,在圓錐型計量管內浮動

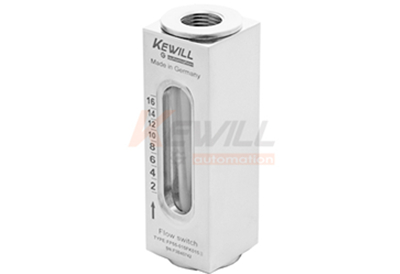

FW2變面積浮子式流量計

原理,結構

流量計的浮子根據變面積原理運行,在圓錐型計量管內浮動





主要特點

●全面板刻度顯示

應用

氣液兩用型,工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調。

技術參數

設定范圍: 詳見參數表
精確度: ±2.5%總量程
耐壓: 定制型200bar(可選)
平均壓力損失: 0.3bar(在25L/min)
介質溫度: 最大100℃
材質: 外殼: 316L不銹鋼 SUS1.4310
柱塞: 玻璃/ 316L不銹鋼 SUS1.4310
彈簧: 316L不銹鋼 SUS1.4310
接頭: 316L不銹鋼 SUS1.4310
緩沖區: 316L不銹鋼 SUS1.4310
密封: viton橡膠

參數表

型號 type 耐壓值PN bar 最大流量L/min(油) 顯示范圍L/min(油) 總量KG(k1)
FW2-008F…003 100 60 0.6..8 0.62
FW2-008F…008 100 60 0.6..8 0.62
FW2-008F…015 100 60 1…15 0.62
FW2-010F…003 100 60 0.6..8 0.7
FW2-010F…008 100 60 0.6..8 0.7
FW2-010F…015 100 60 1…15 0.7
FW2-015F…003 100 60 0.6..8 0.8
FW2-015F…008 100 60 1…15 0.8
FW2-015F…015 100 60 2..18 0.8
FW2-015F…028 100 60 2…28 0.8
FW2-020F…008 100 60 0.6..8 1.1
FW2-020F…015 100 60 1…15 1.1
FW2-020F…028 100 60 2..18 1.1
FW2-020F…028 100 80 2…28 1.1
FW2-025F…008 100 60 0.6..8 1.2
FW2-025F…015 100 60 1…15 1.2
FW2-025F…028 100 80 2…28 1.2

尺寸圖



上圖DN15為例示意



適用介質



根據實際介質標定



安裝

指示范圍校準適用于垂直向上的流量增加

選型表

FWR- 流量顯示器
  適用管徑
  螺紋接口 G1/4 名義口徑DN8
  螺紋接口 G3/8 名義口徑DN10
  螺紋接口 G1/2 名義口徑DN15
  螺紋接口 G3/4 名義口徑DN20
  螺紋接口 G1 名義口徑DN25
  螺紋接口 G1 1/4 名義口徑DN32
  連接方式
  內螺紋(母接頭)
  材質描述
  POM加強塑料 過液本體
  不銹鋼1.4301(304) 過液本體
  不銹鋼1.4435(316L) 過液本體
  顯示量程區間
顯示范圍:0.1…3L/min
顯示范圍:0.5…8L/min
設定范圍:1…15L/min
設定范圍:2…28L/min
上述選型表不含選型代碼,如需選型代碼請聯系我們或填寫閣下的信息
