原理特點

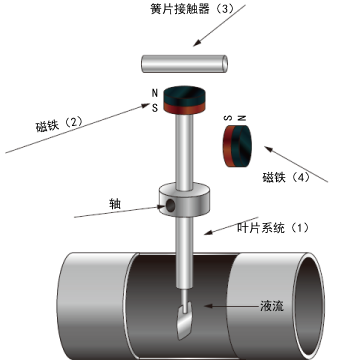

流量開關包含一個葉片系統(1)在它的另一端連接著一個永久磁鐵(2)在這個磁鐵的上邊是一個簧片接觸器(3)，這一部分置于液體的外部。另外還有一個磁鐵(4)它的磁極與前一個磁體相同，

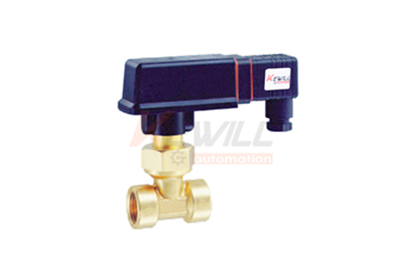

FB35擋片式流量開關
流量開關包含一個葉片系統(1)在它的另一端連接著一個永久磁鐵(2)在這個磁鐵的上邊是一個簧片接觸器(3)，這一部分置于液體的外部。另外還有一個磁鐵(4)它的磁極與前一個磁體相同，產生一定的力將開關復位到無流量的位置。當液體沖向擋片時，擋片擺動，改變磁鐵(2)與簧片接觸器(3)的相對位置，激發了接觸器，一旦液流被中斷，葉片回到起始位置，又一次激發接觸器。兩磁鐵的相互排斥了磁鐵復位所需要的力。改用磁力來替代一般的彈簧部件，這樣來達到穩定耐久使用以及對壓力峰值不再敏感。
●低壓力降 開關點可測
●即時響應 耐壓250bar
●開與關僅取決于流量，與溫度或壓力無關
●簧片接觸器作為感應元件是由兩個磁片構成，放置于充滿惰性氣體的玻璃管中，該方法消除了接點燃燒產生的損耗。
●開關點可測
●耐壓250bar
可選功能 特殊的設定點
插頭內帶LED，顯示流量情況
耐壓250bar可選
高開關性能的簧片接觸器功能有流量時簧片閉合，流量被中斷時簧片打開，這些設置客戶可根據實際需求改變，也可以現場在流量內設定開關點。
特殊的設定點
插頭內帶LED，顯示流量情況
耐壓250bar可選
高開關性能的簧片接觸器
有流量時簧片閉合，流量被中斷時簧片打開，這些設置客戶可根據實際需求改變，也可以現場在流量內設定開關點。

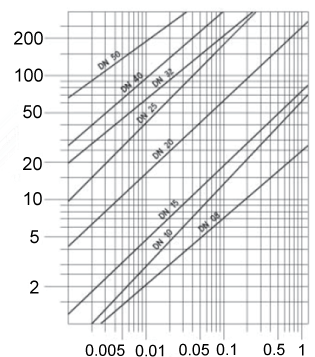

壓力降bar
| 波紋管壽命： | 100，000，000次 | ||
| 重復性： | ±2.5%總量程 | ||
| 遲滯： | 視開關點而定，最小0.5L/Min | ||
| 接線方式： | 端子接線 | ||
| 耐壓： | 16bar（250bar可選） | ||
| 介質溫度： | 0…90℃(-30…50℃) | ||
| 環境溫度： | -25…80℃ | ||
| 最大開關電流： | 1A | ||
| 最大開關電壓： | 230VAC，48VD | ||
| 最大容量： | 26VA,20W | ||
| 防護等級： | IP57 | ||
| 材質： | |||||||||||
| 主體： | 電器主體： | 塑料NORYL PPO GFN3 | |||||||||
| 過程連接： | 青銅金/不銹鋼1.4301（304） | ||||||||||
| /不銹鋼1.4435（316L） | |||||||||||
| 連接桿: | 青銅金/不銹鋼1.4301（304） | ||||||||||
| /不銹鋼1.4435（316L） | |||||||||||
| 擋片： | 316L不銹鋼/塑料 | ||||||||||
| 過程管接頭： | 青銅合金 | ||||||||||
| 不銹鋼1.4301（304）/不銹鋼1.4435（316L） | |||||||||||
| 銅焊接接頭 | |||||||||||
| PVC粘合接頭 | |||||||||||
| 型號 type | 安裝管徑 | 螺紋規格 | 可調范圍 | 最大通過流量 | 尺寸 | ||||||||||||||||||
| d1 | 螺紋尺寸 | ||||||||||||||||||||||
| DN | L/min(漸增流量) | L/min(漸減流量) | L/min | 銅 | 鋼 | ||||||||||||||||||
| FB35-F08(M) | 8 | G1/4 | 2.1…2.7 | 1.8…2.4 | 45 | 11 | 27 | 27 | |||||||||||||||
| FB35-F010(M) | 10 | G3/8 | 2.5…3.2 | 2.2…2.9 | 60 | 11 | 19 | 27 | |||||||||||||||
| FB35-F15(M) | 15 | G1/2 | 3.4…4.2 | 3…3.8 | 67 | 11 | 19 | 27 | |||||||||||||||
| FB35-F20(M) | 20 | G3/4 | 7.0…9.1 | 6.4…8.2 | 120 | 15 | 27 | 32 | |||||||||||||||
| FB35-F25(M) | 25 | G1 | 13.5…17 | 12…15.5 | 195 | 15 | 32 | 41 | |||||||||||||||
| FB35-F32(M) | 32 | G1-1/4 | 15.5…2.5 | 14.5…19 | 240 | 15 | 46 | 46 | |||||||||||||||
| FB35-F40(M) | 40 | G1-1/2 | 26.5…34.5 | 25.5…32.5 | 400 | 15 | 55 | 55 | |||||||||||||||
| FB35-F50(M) | 50 | G2 | 39.5…51 | 39…5. | 400 | 15 | 70 | 70 | |||||||||||||||
備注：()括號內為材質選項
M 黃銅材質
P 塑料材質
K1 不銹鋼1.4301(304)
K2 不銹鋼1.435(316L)
| 型號 type | 螺紋規格 | 插入管徑 | 可調范圍 | 最大通過流量 | 插入深度L3 | ||||||||||||||
| m³/h(漸增流量) | m³/h(漸減流量) | m³/h | mm | ||||||||||||||||
| FB35-M1（M） | G1/2 | DN50 | 1.9…2.7 | 1.8…2.6 | 30 | 51±1 | |||||||||||||
| DN80 | 5.0…8.0 | 4.9…7.9 | 80 | ||||||||||||||||
| DN100 | 8.3..12.5 | 8.2…12.4 | 150 | ||||||||||||||||
| DN150 | 17.5…25 | 17.4…24.9 | 200 | ||||||||||||||||
| FB35-M2（M） | DN100 | 5.7…6.3 | 5.6…6.2 | 100 | 111±1 | ||||||||||||||
| DN150 | 11…13 | 10.9…12.9 | 150 | ||||||||||||||||
| DN200 | 25…27 | 24.9…26.9 | 200 | ||||||||||||||||
| FB35-M3（M） | 焊接頭 | DN50 | 3.8…4.9 | 3.7…4.8 | 30 | 24±1 | |||||||||||||
| DN80 | 9…14.3 | 8.9…14.2 | 100 | ||||||||||||||||
| DN100 | 13…18.8 | 12.7…18.4 | 150 | ||||||||||||||||
| DN150 | 33…46 | 32.9…45.9 | 200 | ||||||||||||||||
備注：()括號內為材質選項
M 黃銅材質
P 塑料材質
K1 不銹鋼1.4301(304)
K2 不銹鋼1.435(316L)
