原理特點
用熱傳溫差技術，在封閉的探頭內放置發熱模塊及感染模塊，探頭的熱量傳導與被測量介質流速密切相關，當管道內介質以穩定的流速流動時，感應模塊接收到發熱模塊感測的是一個固

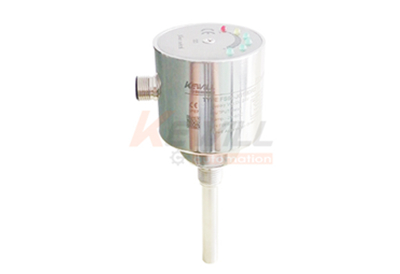

FS62系列通用型流量監控器
用熱傳溫差技術，在封閉的探頭內放置發熱模塊及感染模塊，探頭的熱量傳導與被測量介質流速密切相關，當管道內介質以穩定的流速流動時，感應模塊接收到發熱模塊感測的是一個固定值。當流過探頭的流速發生變化時，感熱模塊會傳出隨之變化的溫差信號，經過處理器將對應流速的結果輸出。
無活動部件,免維護,安裝方便,一種型號適用多種管徑要求.開關量連續可調,極低的壓力損失,6只LED等除了顯示開關點動作情況外，還有流量趨勢顯示功能。有多種輸出功能可選擇。滿足不同用戶對自動化控制的需求。
液兩用型，可用于氣動和液壓系統，可用于循環水、切削液及潤滑油的斷流監測，以及泵的空轉保護。
| 設定范圍: | 3…300cm/s( 水），3…300cm/s（油），200…3000cm/s（空氣） | 開關精度: | ±1~±10cm/s |

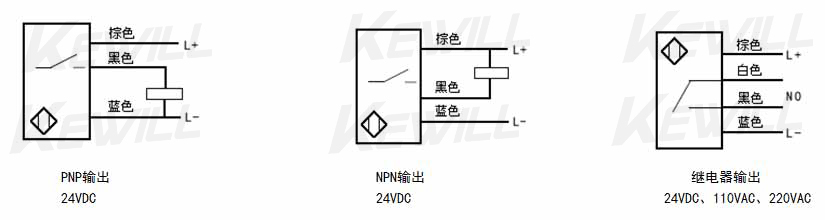

| 信號輸出: | PNP，NPN，繼電器(晶體管輸出需24V供電)；常開＋常閉 (SPDT) | 負載： | 5A（繼電器型） |
| 探頭長度： | 15mmmmmm按客戶要求特殊定制 | 功率： | 5w |
| 空載電流： | 最大250mA | 耗損電流： | ＜60mA |
| 流量指示： | LED排 （6個） | 設定方式： | 電位器設定 |
| 耐壓范圍: | 100bar | 介質溫度變化: | ≤4℃/s |
| 響應時間： | 1–10s，典型值2s | 初始化時間: | 約8s |
| 電氣保護: | 反相，短路，過載保護 | 防護等級: | IP67 |
| 介質溫度： | -20~80℃ | 環境溫度： | -20~80℃ |
| 儲存溫度： | -20~100℃ | 接線方式： | M12*1接插件 |
| 材質: | 探頭： 316L不銹鋼 ;外殼： 316L不銹鋼 | 重量： | 約0.4kg |
基本安裝方法是將其插入到管道上，并使探頭充分與被測介質相接觸。實際安裝時應遵循以下幾個原則：
水平安裝:
當安裝在水平管道的上端時，應保證介質是滿管，以防探頭只接觸到空氣而未接觸到介質
倒裝: 當安裝在水平管道的下端時，應保證管道底部沒有沉淀物，以免探頭被沉淀物覆蓋而無法與介質充分接觸。
側裝: 當安裝在管道側面時，安裝位置應避開沉淀物和空氣。
垂直安裝: 當垂直安裝時，應裝在由下至上流動的管段上
連接頭焊接尺寸： (僅供參考)

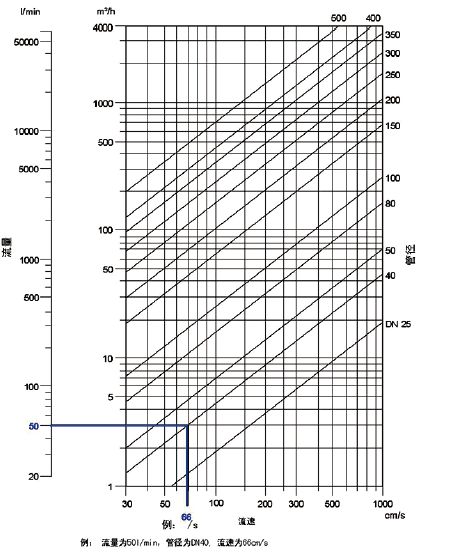

換算表：流速，流量，管徑
| FS62- | 通用型流量監控器 | ||||||||
| 螺紋明細 | |||||||||
| 接口螺紋G1/2 | |||||||||
| 接口螺紋G1/4 | |||||||||
| 連接方式 | |||||||||
| 接口螺紋 外螺紋 | |||||||||
| 供電方式 | |||||||||
| 直流配電24V±20%DC | |||||||||
| 交流110VAC 供電（需備注高、低報警點） | |||||||||
| 交流220VAC 供電（需備注高、低報警點） | |||||||||
| 輸出信號 | |||||||||
| PNP晶體管輸出（供電DC24V時可選） | |||||||||
NPN晶體管輸出（供電DC24V時可選） | |||||||||
繼電器輸出 | |||||||||
探頭長度(不含螺紋) | |||||||||
探頭長度：15mm | |||||||||
探頭長度：20mm | |||||||||
探頭長度：30mm | |||||||||
按客戶要求定制(例如40mm選項標識為”N40″) | |||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||
| M12附線接插件 | ||||||
| M12附線接插件(屏蔽線） | ||||||
| 自接線柱 | ||||||
| 接插頭 | ||||||
| 直型 | ||||||
| 彎型 | ||||||
| 2米標準線長 | ||||||
| 按客戶要求定制(例如4m選項標識為”N04″) | ||||||
| 焊接配件 | |||
| G1/2底座 | |||
| G1/4底座 | |||
| 異型連接 | |||
