金屬浮子流量計廠家 返回

原理特點

金屬浮子流量計廠家:作用在浮子上下游的壓力差為定值,而浮子與錐管間環形截面積隨流量而變。

原理

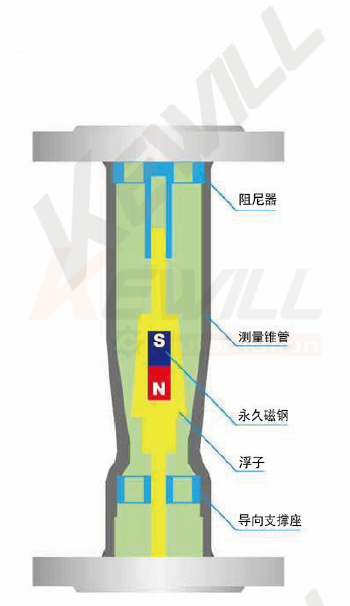

FF金屬浮子流量計廠家的構造是在一根截面積自下而上逐漸擴大的垂直錐形金屬管內,裝有一個能夠旋轉自如的由金屬或其它材質的轉子2(或稱浮子)。被液體從金屬管底部進入,從頂部流出。

當流體自下而上流過垂直錐形管時,轉子受到兩個力的作用:一是垂直向上的推動力,它等于流體流經轉了與錐形管間的環形截面所產生的壓力差;另一是垂直向下的凈重力,它等于轉子所受重力減去流體對轉子的浮力。當流量加大使壓力差大干轉子凈重力時,轉子就上升。當壓力差與轉子的凈重力相等時,轉子處于平衡狀態,即停留在一定位置上。在金屬管外表面上刻有讀數,根據轉子的停留位置,即讀出被測流體的流量。

轉達子流量計是變截面定壓差流量計。作用在浮子上下游的壓力差為定值,而浮子與錐管間環形截面積隨流量而變。浮子在錐形管中的位置高低即反映流量的大小。

特點…優勢

金屬結構,適合于高溫,高壓等惡劣工況

適用于小口徑和低流速介質流量測量

結構簡單,工作可靠,維護量小,使用壽命長

對于直管段要求不高

較寬的流量比101

單軸靈敏指示,非接觸磁耦合傳動

指示器…功能與優勢

測量磁場的角位移與線位移

單軸靈敏顯示

雙行液晶顯示,可同時顯示瞬時流量與累計流量

帶有參數設定菜單功能

帶有數據恢復,數據備份及掉電保護功能

報警與累計脈沖輸出功能

有就地顯示型和智能遠傳型,支持多種輸出協議,

采用16位嵌入式微處理器,運算速度快,精度高

高清晰度背光LCD顯示,漢英菜單操作

可選電池供電就地顯示功能

金屬管浮子流量計特點…局限性

●DN200以上管道無法測量

強磁場環節影響測量精度

特點…局限性

●DN200以上管道無法測量

強磁場環節影響測量精度

應用

主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。

選型表

FF-

金屬管浮子流量計



結構形式



基礎型,下進上出



下進上橫出



下橫進上橫出



右進左出



左進右出



通徑代碼



DN15 DN25 DN50 DN80 DN100 DN200  例如:DN15口徑選項代碼“15”



量程編碼



詳見量程編碼表



測量管材質



主體材質:碳鋼



主體材質:不銹鋼1.4301(304)



主體材質:不銹鋼1.4435(316L)



主體材質:不銹鋼1.4435(316L)+內襯材料PTFE(聚四氟乙烯)



主體材質:鈦合金



供電電源



DC 24V



AC 220V



3.6V  DC 鋰電池供電Battery power supply



顯示表頭樣式



就地指針指示型



液晶顯示+指針顯示型(4~20mA+繼電器)



智能型



輸出信號及通訊



無輸出



4~20mA



脈沖輸出



輔助信號:繼電器功能輸出



介質溫度



-40~100 (標準指針顯示型可選)



-30~80 (液晶顯示型可選)



0~120 (PTFE內襯型適用溫度)



0~150(耐高溫指針顯示型可選)

FF-

















←選型示例

選型表



過程連接耐壓等級



EN 1092-1(DIN) PN6



EN 1092-1(DIN) PN10



EN 1092-1(DIN) PN16



EN 1092-1(DIN) PN25



EN 1092-1(DIN) PN40



EN 1092-1(DIN) PN63



EN 1092-1(DIN) PN100



EN 1092-1(DIN) PN250



產品應用地特殊標準HG20594



備選項:             附加機構



高溫定制型



高壓定制型



氣體介質阻尼定制型



保溫夾套型



螺紋連接定制型
