轉子流量計 返回

原理特點

FF轉子流量計的構造是在一根截面積自下而上逐漸擴大的垂直錐形金屬管內,裝有一個能夠旋轉自如的由金屬或其它材質的轉子2(或稱浮子)。被液體從金屬管底部進入,從頂部流出。

轉子流量計

原理

FF轉子流量計的構造是在一根截面積自下而上逐漸擴大的垂直錐形金屬管內,裝有一個能夠旋轉自如的由金屬或其它材質的轉子2(或稱浮子)。被液體從金屬管底部進入,從頂部流出。

當流體自下而上流過垂直錐形管時,轉子受到兩個力的作用:一是垂直向上的推動力,它等于流體流經轉了與錐形管間的環形截面所產生的壓力差;另一是垂直向下的凈重力,它等于轉子所受重力減去流體對轉子的浮力。當流量加大使壓力差大干轉子凈重力時,轉子就上升。當壓力差與轉子的凈重力相等時,轉子處于平衡狀態,即停留在一定位置上。在金屬管外表面上刻有讀數,根據轉子的停留位置,即讀出被測流體的流量。

轉達子流量計是變截面定壓差流量計。作用在浮子上下游的壓力差為定值,而浮子與錐管間環形截面積隨流量而變。浮子在錐形管中的位置高低即反映流量的大小。

轉子流量計

特點…優勢

金屬結構,適合于高溫,高壓等惡劣工況

適用于小口徑和低流速介質流量測量

結構簡單,工作可靠,維護量小,使用壽命長

對于直管段要求不高

較寬的流量比101

單軸靈敏指示,非接觸磁耦合傳動

指示器…功能與優勢

測量磁場的角位移與線位移

單軸靈敏顯示

雙行液晶顯示,可同時顯示瞬時流量與累計流量

帶有參數設定菜單功能

帶有數據恢復,數據備份及掉電保護功能

報警與累計脈沖輸出功能

有就地顯示型和智能遠傳型,支持多種輸出協議,

采用16位嵌入式微處理器,運算速度快,精度高

高清晰度背光LCD顯示,漢英菜單操作

可選電池供電就地顯示功能

金屬管浮子流量計特點…局限性

●DN200以上管道無法測量

強磁場環節影響測量精度

轉子流量計特點…局限性

●DN200以上管道無法測量

強磁場環節影響測量精度

應用

主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。

技術參數

測量范圍:

水(20℃):1-200000l/h

空氣(20℃,0.1013Mpa0.03~4000m3h

量程比:

標準型10:1,特殊型20:1

精確度:

標準型1.5 特殊型1.0

壓力等級:

標準型:DN15-DN50  40bar



夾套的壓力等級為16bar,特殊要求請接洽售前技術人員



特殊型:DN15-DN50  250bar

壓力損失:

7KPa-70KPa

介質溫度:

標準型:-40~100℃,PTFE0~120

高溫型:0-200

介質粘度:

DN15η5mPa.s(F15.1-F15.3) η30mPa.s(F15.4-F15.8)

DN25η30mPa.s          DN50-DN150:<η30mPa.s

環境溫度:

遠傳型:40~185℃(液晶面板在-30~80℃期間性能最佳

就地指針型:-40~100

連接形式:

標準型:標準法蘭

特殊型:由用戶指定的任意標準法蘭或螺紋

電纜接口:

隔爆型為1/2NPT內螺紋,其它M20*1.5內螺紋

標準型:12~32VDC二線制4-20mA

報警型:18~28VDC三線制4-20mA

交流型:85~265VAC 50Hz

供電電源:

電池型:3.6V,7.5AH鋰電池,三年

消耗功率:

≤3W

負載特性:

二線制:RLmax=50*-12Ω=600Ω@24V

報警型:最大負載電阻200Ω

交流型:最大負載電阻200Ω

報警輸出:

上限或下限瞬時流量報警

開關量報警  繼電器輸出

液晶顯示:

瞬時流量顯示值范圍:0-50000(帶小數點)

累積流量顯示值范圍:0-99999999(帶小數點)自動復位

防護等級:

IP65



常規耐壓

口徑

耐壓

DN1550

40bar

DN80200

16bar

工作原理圖示

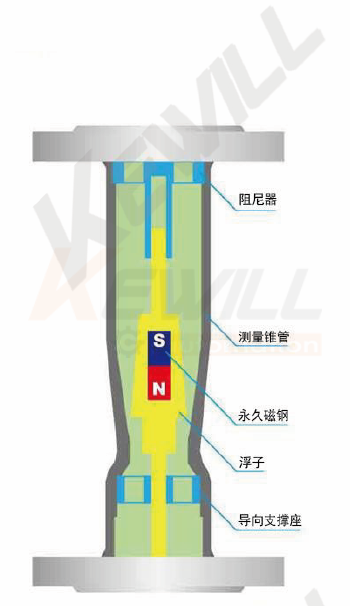

金屬管浮子流量計的內置磁鋼,在浮子隨介質上下移動時,磁場隨浮子的移動而變化。

就地顯示型

由就地指示器中的隨動磁鋼與浮子內磁鋼耦合;而發生轉動,同時電動指針。通過刻度盤指示出此時流 量大小。(如下圖所示)

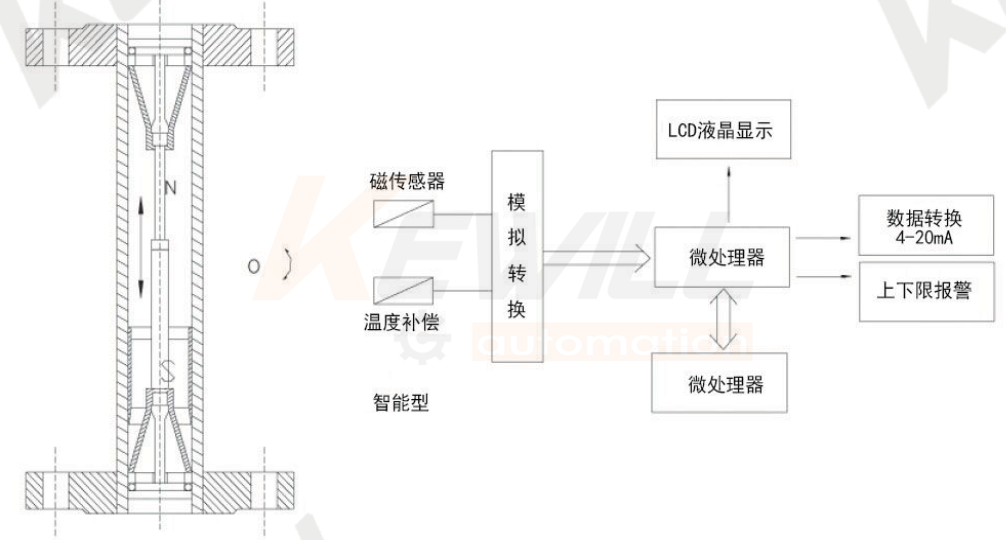

智能遠傳 型

由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合,而發生轉動,同時帶動傳感磁鋼及指針,通過一個磁 傳感器將磁場變化轉化為電信號,經A/D轉化,數字濾波,溫度補償,微處理器處理,D/A輸出,LCD液晶顯示,來顯示出瞬時流量及累積流量大小。(如下圖所示)
