關于電磁流量計附裝異徑管的壓力損失，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
電磁流量計為了安裝異徑管后流量場不受影響，不影響其精度，異徑管可視為直管段的一部分，異徑管錐角α要求不大于15 °，越小越好。

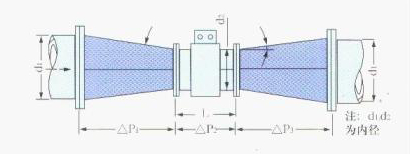

如果被測管道的流量較低，則安裝錐形/擴徑的異徑管，如圖3所示。 C.1. 選用小口徑電磁流量計，以適應流量范圍。
總壓力損失△P為
△P=△P1+△P2+△P3= {(ξ1+ ξ2)}V22 +ξ3 V21}Pa
Rho——流體密度，kg/m³；
△P1、△P2、△P3——分別為錐形管、流量傳感器和錐形管的壓力損失，Pa

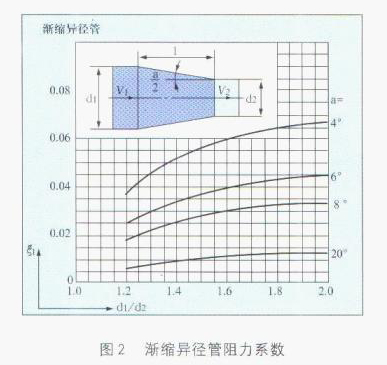

ξ1, ξ2 -- 分別為錐形管和擴管的阻力系數。 2和圖。 3
ξ2——流量傳感器的電阻系數，一般為0.02
V1、V2——分別為管道和流量傳感器的流量，m/s。
