關于外夾式超聲波流量計不確定度成分分析，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。

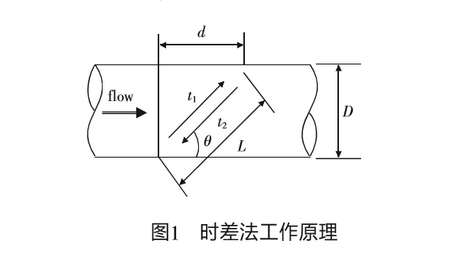

超聲波流量計的時間差法是利用超聲波在流體中的傳播時間差與流體在兩個方向上的流量之間的關系，得到流體的流量。 工作原理如圖1所示。
根據聲波正負方向的時間差可以得到傳播方向。 (V) 上流體線的平均速度：
在公式:C 一個音速； l 聲波傳播距離； 0 一個軌道角度； T1和T2是聲波在相反方向的傳播時間。
根據比爾蓋爾的方法計算前沿流速V：
式中：K——補償系數（K=1.119+0.011lGre；Re為雷諾數），可視為——恒定雷諾數范圍內的一個常數，可用水流標準裝置標定。
根據上面的公式，可以寫出流量計算公式
其中： D - 管道直徑。
從式（4）可以看出，h與超聲波流量計所使用的時基精度有關，超聲波流量計用作量值傳輸的標準儀表。流量計可以選擇精度等級更高的時基。因此，可以忽略由 T1 和 T2 測量引入的不確定性。如果采取適當措施保證D和L的測量不確定度小到可以忽略不計，那么流量測量的不確定度只與K的標定精度有關。
外夾式超聲波流量計特征尺寸的確定
為保證D、L的測量精度足夠高，應在待檢電磁流量計的管路上預裝標準管段，安裝鉗式超聲波流量計。由于標準管段是機加工的直管段，因此不會增加太多成本。
標準管段內徑的加工可參考GB/T2624-2006《全管內流體流量差壓測量》節流元件上游二維范圍內管子內徑的加工要求安裝在圓形截面管中的設備”。加工后的標準管段至少在三個截面上進行四個不同方向的測量，加工偏差應小于標準。
聲波傳播距離L的確定主要是為了避免每次測量中管道圓度不足、外壁腐蝕以及換能器與管道的夾持間隙不同對傳播距離L的影響。固定安裝位置可標準管段外壁加工，可安裝螺孔。安裝換能器時，可用扭力扳手緊固，確保每次夾緊間隙的一致性。
在標準管段和夾式超聲波流量計中 - 從水流標準設備開始。經上述驗證后，現場管道中應預裝標準管段，并在換能器安裝位置安裝防護罩。由于標準管段與文丘里管的結構、加工要求和運行環境極其相似，標準管段的使用周期可以采用與文丘里管相同的檢定周期，即檢定周期為4年。每年對標準管段、鉗式超聲波和聲波流量計進行在線電磁流量計校驗。檢定結果合格的，相應推遲電磁流量計檢定周期。否則，應離線校驗電磁流量計和標準管段。每款外夾式超聲波流量計均可與任意管徑的標準直管段配套，并具有配置的K值和相應的精度。通過定期檢查達到延長電磁流量計檢定周期的目的。
