外夾式超聲波流量計 返回

原理特點

通過檢測流體流動時對超聲束(或超聲脈沖)的作用,以測量體積流量的儀表。外貼式超聲波流量計由主機和外貼式傳感器組成,只需將傳感器粘貼在管道表面即可完成各種液體的流量

外夾式超聲波流量計

原理&結構

通過檢測流體流動時對超聲束(或超聲脈沖)的作用,以測量體積流量的儀表。外貼式超聲波流量計由主機和外貼式傳感器組成,只需將傳感器粘貼在管道表面即可完成各種液體的流量測量,與其它類型流量計它無需斷管斷流,安裝便捷。

外夾式超聲波流量計

應用

廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業,可以用做生產監測、水平衡調試、熱網平衡調試、節能監測

特點

新建大型管道無實流校驗參數時最優選擇

可測量非導電液體

●DN15~DN6000mm管道的測量可由一組主機和若干對傳感器配合完成

無流動阻擾測量,無管道壓力損失

自動記憶前512日、前128月、前10年累計流量,自動記憶前64次通斷電時間及流量,自動記憶前32日流量計的工作狀態是否正常

支持熱量測量,配接溫度傳感器,可實現熱量測量。

支持SD卡存儲器,可實現數據的存儲。

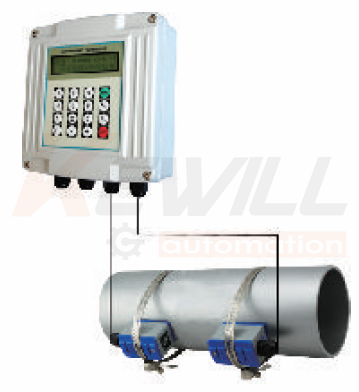

測量組成圖

安裝無需斷流,無壓力損失安裝維修方便

配接夾裝溫度傳感器,可以管外測量溫度,實現熱量(冷量)計量

技術參數

主機



工作環境

原理:

超聲波時差原理

溫度:

主機﹣20~60℃;傳感器:﹣30~160

精度:

優于±1%

濕度:

主機85%RH;流量傳感器:可浸水工作,水深﹤2m(注:傳感器灌膠后)

顯示:

可連接2×10背光型或者2×20字符型液晶顯示器

信號輸出:

14~20mA電流輸出,阻抗0~1K,精度0.1%

電源:

DC8~36VAC85~264V

1路OCT脈沖輸出(脈沖寬度6~1000ms,默認200ms)

功耗:

1.5W

1路繼電器輸出

測量介質

信號輸入:

34~20mA電流輸入,精度0.1%,

溫度:

溫度:﹣30~160

可采集溫度、壓力、液位等信號并顯示(限FU30A

溫度:﹣30~160

可連接三線制PT100鉑電阻,實現熱量測量

濁度:

10000ppm且氣泡含量小

數據接口:

隔離RS485串行接口,支持MODBUS協議

流速:

0~±10m/s

應用管道



適用介質:

管材:

鋼、鑄鐵、銅、鋁、等,允許有內襯

海水

水泥管、PVC、玻璃鋼

預處理過的污水

直管段:

上游10D,下游5D,距泵出口30D(D為應用管管徑)

酸液

管內徑:

15~100mm適配KU1KUH1傳感器

堿液

50~700mm適配KU2KUH2傳感器

酒精,飲料

300~6000mm適配KU3KUH3傳感器

油類

關于耦合劑

短時測量可用黃油(聲學性能較好)也可以用凡士林等脂類。

長期測量可用硅脂和硅膠

高溫測量可用硅脂或高溫耦合劑。

關于安裝方式

外夾式傳感器有V型和Z型安裝法。

通常情況下,安裝管道內徑在DN15~DN40范圍內可優先使用V型安裝法。在V型安裝法信號強度不佳時可換為Z型安裝法。

安裝管道內徑在DN40以上范圍時可優先使用Z型安裝法。管道材質為鑄鐵時應優先選擇Z型安裝法。
