超聲波水表 返回

原理特點

當超聲波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比于液體的流速,其關系符合下面的表達式

超聲波水表

原理

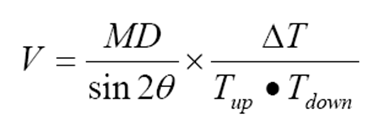

當超聲波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比于液體的流速,其關系符合下面的表達式:

其中

θ為聲束與液體流動方向的夾角

M為聲束在液體的直線傳播次數

D為管道內徑

TUP為聲束在正方向上的傳播時間

Tdown為聲束在逆方向上的傳播時間

△T=Tup-Tdown

超聲波水表



●DN50口徑以上分流層雙聲道高精度設計

防護等級IP68

內置定量控制器、分時累積器

在設定時刻自動啟動控制器,實現自動定時定量供水或定量灌溉。

在設定時間段內進行流量的分時累積,已實現梯度費率。

熱量測量

選配雙路PT1000溫度測量功能,能夠實現熱量計量,適用于空調制冷行業。

超聲測量、無轉動、無磨損部件

長期保證測量精度,整機可靠性高。

適用用多種水質,包括含砂礫、雜草的水質。

技術參數

測量流體:

滿管的水、污水、海水(其他液體需定制)

流體溫度:

0-30°C(0-160)

工作環境:

溫度-10-45℃;濕度≤100%RH

承受壓力:

1.6Mpa(2.5Mpa可選)

上游流暢敏感度等級:

U3

下游流暢敏感度等級:

D0

電磁兼容性等級:

E2

通訊接口:

RS485/M-BUS/紅外

輸出信號:

兩路隔離OCTTTL脈沖輸出/1路兩線制4-20mA

供電電源:

內置鋰電池(3.6V,19Ah/外接DC8~36V直流電源/二線制4-20mA供電

防護等級:

IP68可下水2米工作

本地顯示:

雙行顯示包括9位累積量,4位瞬時流量,以及各種狀態提示符及單位

數據存儲:

采用EEPROM/FLASH存儲參數,自動記錄前128個月前512日的累積流量

測流周期:

測量狀態1次/秒檢定狀態4次/秒

功耗:

電池可連續使用10年以上

接液材質:

DN15-DN40黃銅(不銹鋼)

DN50-DN150 球墨鑄鐵(不銹鋼)

DN200-DN300碳鋼(不銹鋼)



顯示及操作

  58×22mm液晶顯示器

  同屏顯示瞬時流量、累積流量、時間及各種狀態

  觸摸式按鍵

  手指觸摸玻璃即可完成操作

  支持正反向流量測量

  可分別進行正反向瞬時流量、累積流量測量

  可設定多種測量單位

  累積流量:m³ft3GALL

  瞬時流量:m³/hGPML/m

  紅外通訊接口

  支持M-BUS等多種協議

用途

  1.,海水等液體測量

  2.給水與排水

  3.節能監測 節水管理

  4.泄露監測

  5.流量巡檢,流量跟蹤與采集

6.熱量測量與熱量平衡



選型表

FU50-

管道式超聲波流量計(超聲波水表)(在線式)

FU50E-

外夾式超聲波流量計(超聲波水表)(便攜非管道式)



通徑



DN15口徑,螺紋連接,外螺紋G3/4



DN20口徑,螺紋連接,外螺紋G1



DN25口徑,螺紋連接,外螺紋G1 1/4



DN32口徑,螺紋連接,外螺紋G1 1/2



DN40口徑,螺紋連接,外螺紋G2



DN50口徑,法蘭連接,16bar



DN65口徑,法蘭連接,16bar



DN80口徑,法蘭連接,16bar



DN100口徑,法蘭連接,16bar



DN125口徑,法蘭連接,16bar



DN150口徑,法蘭連接,16bar



DN200口徑,法蘭連接,16bar



DN250口徑,法蘭連接,16bar



DN300口徑,法蘭連接,16bar



輸出信號與供電類型



3.6V鋰電池(僅顯示用選擇)



RS485 DC8~36V



4-20mA DC24V



M-Bus 遠程抄表系統(symphonic mbus)



選配信號



無選配



TTL電平脈沖輸出



2路常開信號



接液本體材質



黃銅合金結構 UNI EN 12165 CW617N



球墨鑄鐵



碳鋼



不銹鋼1.4301(304)

(特殊備選項)VARIO



無定制功能



協議定制功能

FU50-











←選型示例
